450/750 В экранды басқару кабелі

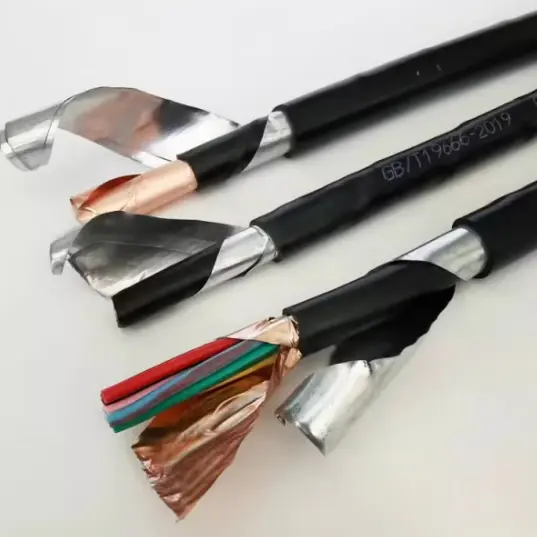

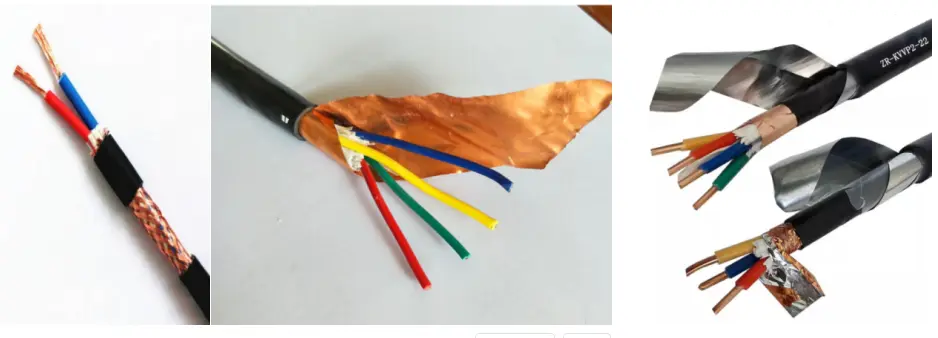

Tianjin Beida - Қытайдағы 450/750 В экранды басқару кабелін өндіруші және жеткізуші. Біз экрандалған басқару кабельдерін негізінен үш түрге бөлеміз, мыс сыммен өрілген экрандалған басқару кабельдері, мыс таспамен экрандалған басқару кабельдері, мыс таспамен қорғалған болат брондалған басқару кабельдері.

Сұрау жіберу

Өнім Сипаттамасы

Tianjin Beida Cable Group компаниясының 450/750 В экранды басқару кабелі электромагниттік кедергілерді тиімді болдырмау және сигналдың анық берілуін қамтамасыз ету үшін мыс таспаны немесе мыс сыммен өрілген экрандау қабатын қабылдайды. Бұл оны электр станциялары мен электр станциялары сияқты жоғары электромагниттік кедергі орталары үшін тамаша таңдау жасайды. Жоғары тұрақты сигналдарды қажет ететін жабдық үшін кабельдер шу кедергісін тиімді азайтып, жүйе сенімділігін жақсарта алады. Тіпті күрделі энергетикалық жүйелерде де жабдықтың қауіпсіз және тиімді жұмысын қамтамасыз ету үшін дәл сигнал беруді қамтамасыз етуге болады.

450750v Screen Control Cable

450 В және 750 В экранды басқару кабельдерінің анықтамасы мен айырмашылығы

450В экранды басқару кабелі:

Номиналды кернеу: 450 В (фазалық кернеу), яғни кабель дизайны ұзақ уақыт бойы төтеп бере алатын қуат жиілігі кернеуі 450 В.

Қолдану сценарийлері: жабдықты басқару, сигнал беру, бақылау тізбектері және т.б. сияқты төмен вольтты тарату жүйелеріндегі басқару тізбектері үшін қолайлы, жабық бекітілген төсеу орталарында (кабельдік траншеялар, құбырлар сияқты) кең таралған.

Типтік үлгілер: мысалы, KVVP (мыс өзегі бар ПВХ оқшауланған ПВХ қапталған, өрілген қалқанды басқару кабелі), оның экрандау қамтуы ≥85% электромагниттік кедергілерді тиімді басады.

750В экранды басқару кабелі:

Номиналды кернеу: 750 В (желінің кернеуі), яғни кабель конструкциясы ұзақ уақыт бойы төтеп бере алатын қуат жиілігі кернеуі 750 В.

Қолдану сценарийлері: өнеркәсіптік автоматика жабдығы, электр беру жүйелеріндегі басқару желілері немесе жоғары кернеу тұрақтылығын қажет ететін сценарийлер сияқты жоғары кернеу деңгейлерін қажет ететін басқару тізбектері үшін қолайлы.

Типтік үлгі: кейбір арнайы әзірленген экранды басқару кабельдері 750 В кернеу деңгейімен белгіленуі мүмкін, бірақ 750 В желілік кернеудің стандартты екенін және нақты өнім 450/750 В комбинациясы (мысалы, 450 В фазалық кернеу/750 В желі кернеуі) түрінде белгіленуі мүмкін екенін ескеру қажет.

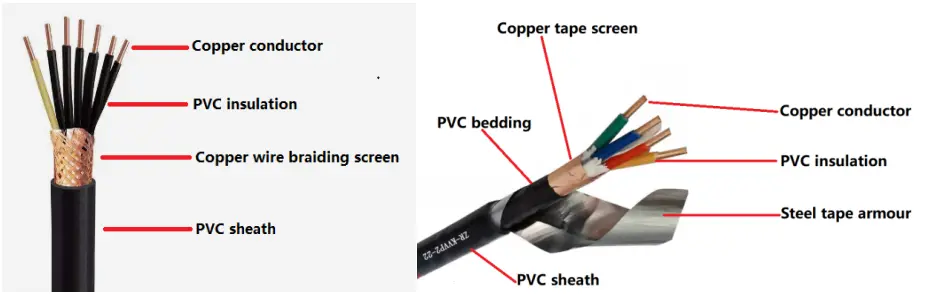

Өнім құрылымы

450750v Screen Control Cable

Экрандалған басқару кабелінің үлгісі, атауы және көрсеткіші

экрандалған кабель
Үлгі	Аттар
KVVP	ПВХ оқшауланған ПВХ қапталған, өрілген экрандалған басқару кабелі
KVVP2	ПВХ оқшауланған ПВХ қапталған мыс таспамен экрандалған басқару кабелі
KVVP2-22	ПВХ оқшауланған ПВХ қабықшасы бар мыс лентадан қорғалған болат таспа брондалған басқару кабелі
KVVRP	ПВХ оқшауланған ПВХ қапталған өрілген экрандалған икемді басқару кабелі

Өнімділік параметрі

Номиналды кернеу: 450/750 В

Сынақ кернеуі: Қуат жиілігінің сынақ кернеуі 3 кВ болуы керек және сынақ 5 минут бойы үзіліссіз жүргізілуі керек.

өткізгіштің максималды жұмыс температурасы: 70 ºC

Қысқа тұйықталу температурасы: +160 ºC

Жалынға төзімділік өнімділігі: Тұтынушының талаптарына сәйкес ол тиісінше A бумасының, B бумасының, C бумасының талаптарына жауап бере алады және сынақ әдісі IEC 60332 немесе GB/T 18380 талаптарына сәйкес келеді.

Өртке төзімділік: 750ºC жалын талаптарына жауап бере алады, 90 минут жану, кабельде қысқа тұйықталу және ашық тұйықталу құбылысы пайда болмайды, IEC 60331 немесе GB/T 19216 сәйкес сынақ әдісі.

Өнім ерекшеліктерін салыстыру

өнім ерекшелігі	KVVP	KVVRP	KVVP2	KVVP2-22
өткізгіш сипаттамасы	қатты өткізгіш	Иілгіш өткізгіш (жиі майысуы мүмкін)	қатты өткізгіш	қатты өткізгіш
қорғау режимі	Мыс сымнан өрілген қалқан (төмен жиілікті кедергіге қарсы, жақсы икемділік)	Мыс сымнан өрілген қалқан (төмен жиілікті кедергіге қарсы, жақсы икемділік)	Мыс таспамен оралған қалқан (жоғары жиілікті кедергіге қарсы, неғұрлым тығыз экрандау)	Мыс таспамен оралған қалқан (жоғары жиілікті кедергіге қарсы, неғұрлым тығыз экрандау)
құрыш қабаты	жоқ	жоқ	жоқ	Болат таспа бронь (күшті механикалық қорғаныс)
иілу қасиеті	Жалпы (тұрақты төсеу)	Өте жақсы (икемді төсеу)	Жалпы (тұрақты төсеу)	Нашар (үлкенірек иілу радиусы қажет)
кептелуге қарсы мүмкіндік	Орташа (төмен жиілік)	Орташа (төмен жиілік)	Жоғары (HF)	Жоғары (HF)
механикалық қорғаныс	Әлсіз (қысудан қорқу, егеуқұйрық шағу)	Әлсіз (қысудан қорқу, егеуқұйрық шағу)	Әлсіз (қысудан қорқу, егеуқұйрық шағу)	Күшті (қысымға қарсы, соққыға қарсы, егеуқұйрықтарға қарсы)
төсеу жүйесі	Ішкі/кабельдік траншея/канал (бекітілген)	Жабдықтың ішкі/қысқа қашықтыққа қозғалысы (икемді)	Ішкі/кабельдік траншея (бекітілген, күшті кедергі)	Жерленген/сыртқы/ауыр аумақ (бекітілген)
бағасы	төмен	төмен	төмен	биік
