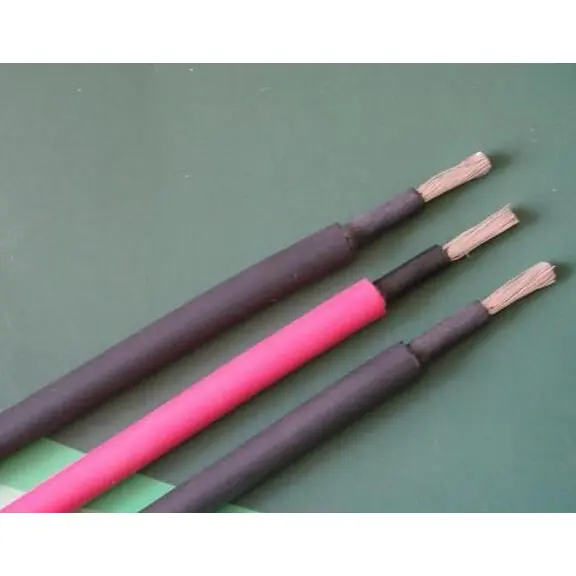

Beida TUV сертификаты бар фотоэлектрлік кабель сыртқы экологиялық қиындықтарды жеңеді. Жоғары таза қаңылтырмен қапталған оттегісіз мысты және арнайы бұрау процесін пайдалана отырып, ол төмен қарсылық пен тамаша иілгіштікке ие, қуат берудің тұрақсыздығы мен ток ауытқуларын тиімді төмендетеді. Оқшаулау және қабық IEC 62930 және EN 50618 сияқты халықаралық стандарттарға сәйкес келетін сәулеленген кросс-байланыстырылған политетрафторэтиленнен (PTFE) жасалған. Ол -40℃-ден 120℃-ге дейінгі шектен тыс температура айырмашылығына төтеп бере алады, сонымен қатар жоғары температура мен қышқылға, зақымға және сілтіге төзімді. Шамның ескіруі сынақтарынан кейін оның созылу беріктігін сақтау деңгейі стандарттарға сәйкес келеді, бұл шөлді жерлерде, жоғары және төмен кернеу аймақтарында және жағалаудағы аймақтарда қатаң климаттық бақылауға төтеп беруге мүмкіндік береді.
Жоғары механикалық өнімділікке қойылатын талаптарды қанағаттандыру үшін кабельдер екі қабатты оқшаулау және қорғаныс құрылымының дизайнымен ерекшеленеді, кейбір үлгілер болат таспа құрыштарымен жабдықталған. Олар қысым мен соққыға тамаша төзімділік көрсетеді, бұл оларды тікелей көму, үстіңгі орнату және құбырды орнату сияқты әртүрлі төсеу әдістеріне қолайлы етеді, құрылыстың зақымдалуын және кеміргіштердің шабуылын тиімді болдырмайды. Барлық өнімдер тиісті қауіпсіздік стандарттарына сәйкес келетін отқа төзімді сынақтан өтті. Олар төмен түтін мен галогенсіз жануды тудырады, өрттің таралуын тиімді болдырмайды және фотоэлектрлік жүйелер үшін берік қауіпсіздік тосқауылын қамтамасыз етеді.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F 2PfG 1169/08.2007 сәйкес

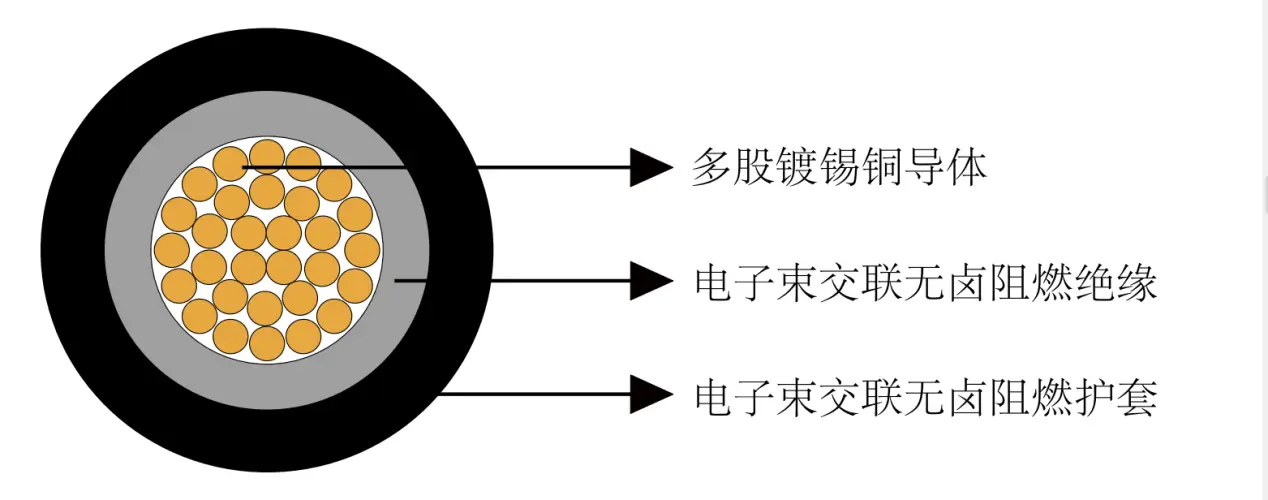

● Өткізгіш: DIN VDE 0295 және IEC 60228 5-сынып бойынша бұрымды қалайы бар мыс өткізгіш
● Оқшаулау: электронды сәулелі көлденең байланысқан, галогенсіз және жалынға төзімді қосылыс , Қара

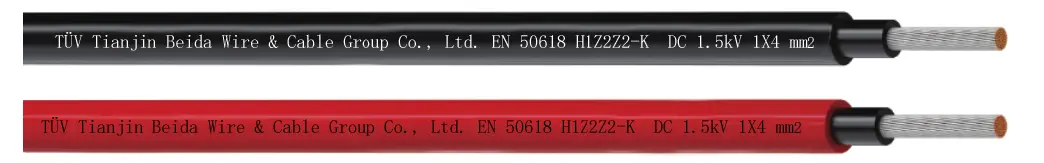

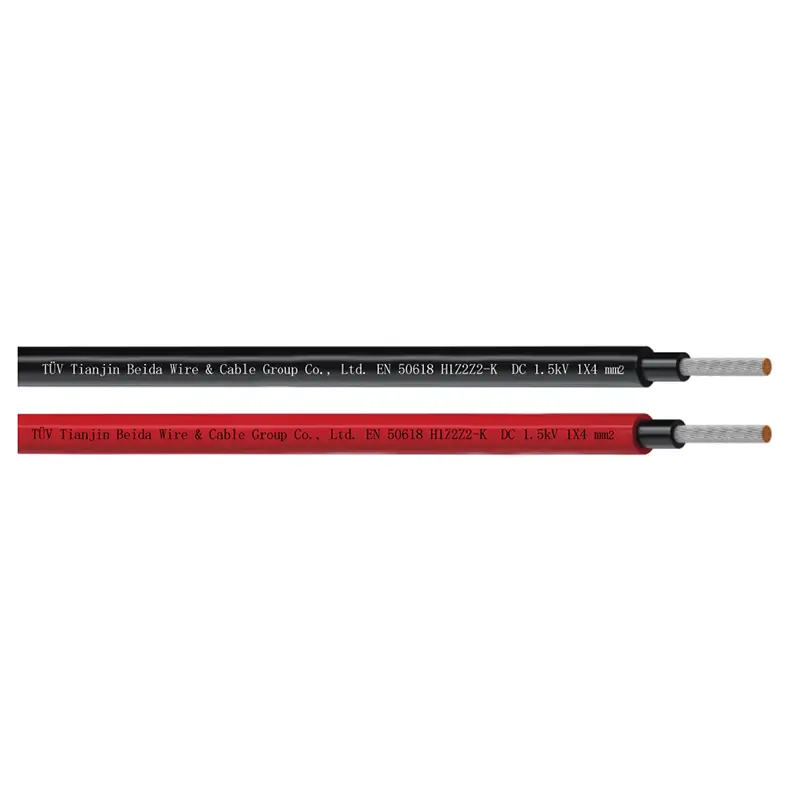

● Қабық: Электрондық сәуле көлденең байланысқан, LSZH және отқа төзімді қосылыс, Қара және Қызыл.
● Номиналды кернеу Uo/U: 1/1 кВ айнымалы ток; 1,5/1,5 кВ тұрақты ток; Максималды рұқсат етілген тұрақты кернеу: 1,8 кВ тұрақты ток (өткізгіш/өткізгіш, жерге қосылмаған жүйе, жүктеме астында емес тізбек.
●Қоршаған орта температурасы: -40℃~+90℃
●Өткізгіштегі максималды температура:IEC/EN 60216-1 сәйкес 120℃(20000сағ), Қысқа тұйықталу температурасы:250℃/5 сек
●Термиялық төзімділік сынағы: EN60216-2 сәйкес (температура индексі+120℃)
●Ылғалға төзімділік: EN 50618, 85% ылғалдылықпен 2-кесте (EN 60068-2-78 стандартына сәйкес сынақ)
●Ең аз иілу радиусы: 4XOD (бекітілген), 5XOD (иілу)
●Оқшаулау мен күртешенің созылу беріктігі мен ұзаруы: EN 50618 және 2PfG 1169 талаптарына сәйкес келеді
● Болжалды пайдалану мерзімі: 25 жыл
● Сопақтығы:≤15%
● EN50265-2-1, IEC 60332-1, EN 61034-2 (Жарық өткізгіштігі ≥60%) бойынша төмен түтін шығару, EN 50525-1, В қосымшасына сәйкес галогенсіз.
«EN 50267-2-2, IEC 60754-2 сәйкес газдардың төмен коррозиясы
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Өзектер саны X номиналды Көлденең қима |
Stranding нөмірі |
Номиналды өткізгіш диаметрі |
Номиналды оқшаулау қалыңдығы |
Номиналды қабық қалыңдығы |
Номиналды жалпы диаметрі |
Номиналды Салмағы |
|
№X мм2 |
п/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Өзектер саны X номиналды Көлденең қима |
Stranding нөмірі |
Номиналды өткізгіш диаметрі |
Номиналды оқшаулау қалыңдығы |
Номиналды қабық қалыңдығы |
Номиналды жалпы диаметрі |
Номиналды Салмағы |
|
n X мм2 |
п/мм |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Өткізгіш кедергісі және ток өткізу қабілеті 20℃
|
Көлденең қима |
Максималды өткізгіш кедергісі 20℃ |
Максималды оқшаулау кедергісі 20 ℃ |
Максималды оқшаулау кедергісі 90 ℃ |
Ток өткізу қабілеті |
||
|
Бір кабель ауада жоқ |
Беткейлерде бір кабель |
Беткейлерде іргелес 2 жүктелген кабель |
||||
|
мм2 |
Ω/км |
MΩ.км |
MΩ.км |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Ток өткізу қабілетінің температурасын өзгерту коэффициенті
|
Қоршаған орта температурасы C |
Түрлендіру факторы |
|
60-қа дейін |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52 бойынша жинақтауды азайту коэффициенті, В.52-17 кесте
