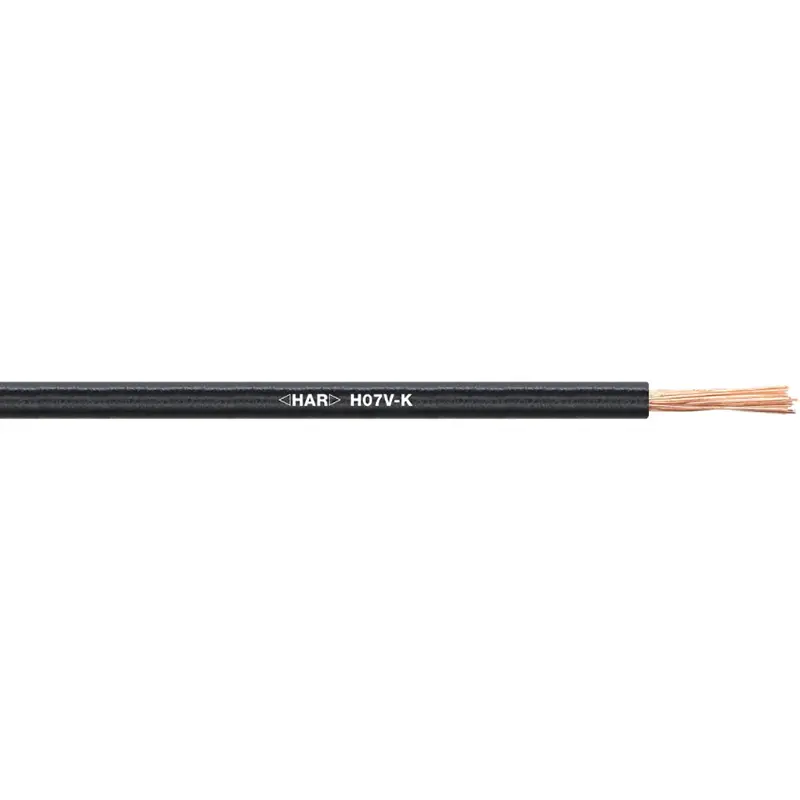

H07V-K H07V-U H07V-R икемді ПВХ оқшауланған 1 өзекті кабель

Tianjin Beida - Қытайдағы H07V-K H07V-U H07V-R икемді ПВХ оқшауланған 1 ядролы кабель өндірушісі және жеткізушісі. Бұл бір ядролы кабель, ең алдымен, тұрғын үйлерді жөндеуге және ғимараттағы тұрақты сымдарға арналған және тұрмыстық жарықтандыру құрылғыларының, электр розеткаларының, кондиционерлердің және басқа электр жабдықтарының бекітілген сымдарына жарамды.

Сұрау жіберу

Өнім Сипаттамасы

H07V-K H07V-U H07V-R икемді ПВХ оқшауланған 1 ядролы кабельдер әртүрлі электр қондырғыларына жарамды. Қытайдың жетекші өндірушісі Beida өз өндірісінде жоғары сапалы мыс өткізгіштерді және ПВХ оқшаулағыш материалдарды пайдаланады, нәтижесінде кабельдер икемді, берік және тамаша өткізгіштікке ие.

Бұл оқшауланған бір ядролы кабель үйлерде, жарықтандыру жүйелерінде және электр жабдықтарында бекітілген сымдарға жарамды. Оның номиналды кернеуі 450/750 В, отқа төзімді және халықаралық қауіпсіздік пен өнімділік стандарттарына сәйкес келеді.

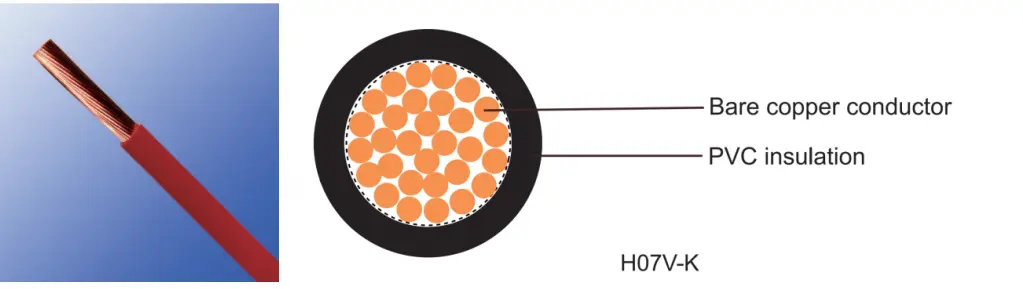

Өнім құрылымы

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

T1R мыс өткізгішінен және қорғасынсыз ПВХ оқшаулағышынан тұратын H07V бір ядролы кабель CE сертификатына ие және тамаша электрлік және механикалық физикалық қасиеттерге ие.

Дирижер

H07V-U: EN 60228 cl-1 стандартына сәйкес, тұрақты ток беруді қамтамасыз ететін, бекітілген сымдарға жарамды, тұтас жалаңаш мыс өткізгіш.

H07V-R: EN 60228 cl-2 стандартына сәйкес, күрделі сымды қолдану үшін қолайлы, жақсы созылу беріктігі мен иілу өнімділігі бар сымды жалаңаш мыс өткізгіш.

H07V-K: EN 60228 cl-5 стандартына сәйкес келетін жұқа тізбекті мыс өткізгіш. Мобильді электр жабдықтары немесе үлкенірек иілу радиусын қажет ететін орындар сияқты үлкен икемділікті қажет ететін орталарға қолайлы жоғары икемділікті ұсынады.

Оқшаулау қабаты

Кабельдің оқшаулағыш материалы TI 2 стандартына сәйкес келетін қорғасынсыз ПВХ пайдаланады. Ол жақсы электрлік оқшаулау өнімділігін қамтамасыз етеді және сыртқы ортадан коррозияны тиімді болдырмайды, кабельдің қызмет ету мерзімін және қауіпсіздігін арттырады.

Өнімнің артықшылықтары

H07V-K H07V-U H07V-R икемді ПВХ оқшауланған 1 ядролы кабельдер төмен вольтты бекітілген сымдарда кеңінен қолданылады. Неліктен бұл кабельдер лайықты таңдау болып табылады?

1. Электрлік өнімділік

Өнімнің номиналды кернеуі 450/750 В, сондықтан оны азаматтық және өнеркәсіптік төмен вольтты электр тарату жүйелеріне жарамды етеді. Мыс өткізгіш жоғары өткізгіштікке және төмен қарсылыққа ие, нәтижесінде энергияның аз шығыны болады.

ПВХ оқшаулағышы жақсы диэлектрлік беріктікке ие, қысқа тұйықталу мен ағып кетуді тиімді болдырмайды.

2. Механикалық және экологиялық өнімділік

Кабельдің ПВХ оқшаулағыш қабаты белгілі бір дәрежеде тозуға төзімділікке, майға төзімділікке және химиялық коррозияға төзімділікке ие. Оның жұмыс температурасының диапазоны -5°C-тан +70°C-қа дейін, бұл оны құрғақ немесе жалпы ішкі орталарға қолайлы етеді.

Біздің бір ядролы оқшауланған кабельдеріміз де өрт қауіпсіздігінің негізгі талаптарына жауап беретін белгілі бір жалынға төзімділікке ие.

3. Оңай орнату

Барлық үш модельді орнату оңай.

H07V-K икемді өткізгіші бар, оны жұмсақ және оңай иілуге мүмкіндік береді, тіпті шектеулі кеңістіктерде немесе күрделі бағыттау орталарында.

H07V-R орнында ыңғайлы орнату үшін икемділік пен механикалық беріктікті біріктіретін сымды өткізгіші бар.

H07V-U қатты өткізгіші, қарапайым құрылымы бар және түзу сызықты орнату кезінде майысқанға бейім емес.

Осы үш бөлікке бөлінген кабель түрін қалай таңдауға болады?

Ұсынылған таңдау нақты қолданба сценарийіне байланысты. Сенімді өндіруші ретінде Beida таңдау негізін талдау және ұсыныстар беру үшін кәсіби тәжірибесін пайдаланады.

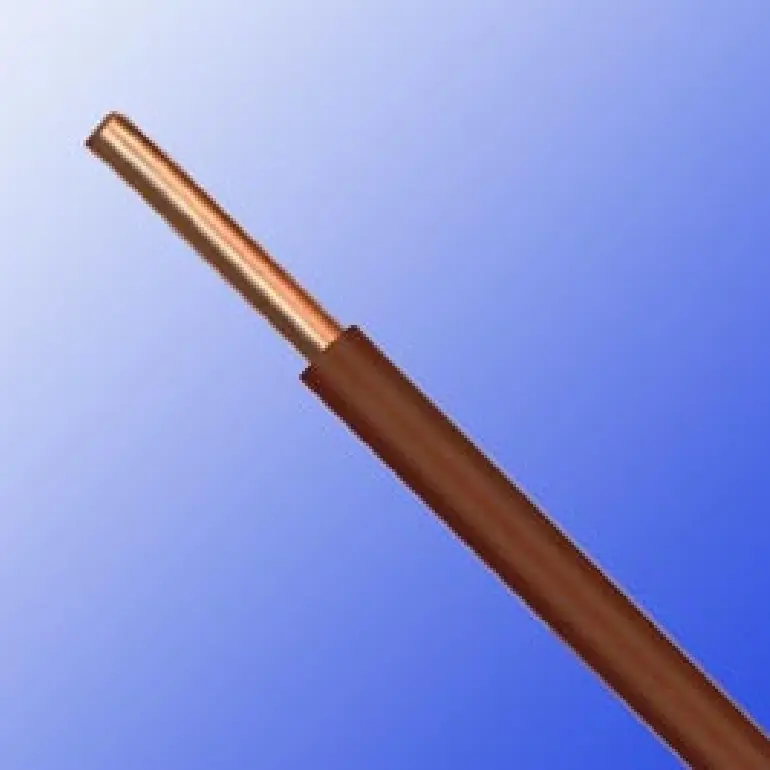

▷H07V-U

Бұл ең қарапайым және ең арзан нұсқа. Жалғыз қалың мыс сымның арқасында ол күшті «пішімдеу» мүмкіндіктеріне ие және түзу құбырлар арқылы жүргізілгенде өте тұрақты.

Ұсынылатын пайдалану: Үйді жөндеу кезіндегі жасырын сымдар (розеткалар, ажыратқыштар), ғимараттың негізгі қуатын бөлу.

▷H07V-R

Бұл қатты сым, H07V-U бір ядролы кабельдің жетілдірілген нұсқасы. Ағымдағы сұраныс жоғары болғанда және сымның көлденең қимасының ауданы 10мм2-ден асқанда, мыс сымның бір тізбегі шектеулерге ие. Қалың мыс сымды бір-бірімен бұралған 7 немесе одан да көп жіптерге бөлу керек.

Қысқаша айтқанда, H07V-R қатты сымның өткізгіштік тұрақтылығын сақтайды, ал U-түріне қарағанда сәл икемді.

Ұсынылатын пайдаланулар: Өнеркәсіптік зауыттың кіріс желілері, жоғары қуатты таратушы магистральдық желілер, қалааралық құбырларды төсеу.

▷H07V-K

Бұл түр шаш жіптері сияқты ондаған, тіпті жүздеген жұқа мыс сымдардан тұрады және арқан сияқты оңай түйінделеді.

Негізгі нүкте: дірілге өте төзімді. Жабдық дірілдеген жағдайда K түрін таңдау керек.

Ескертпе: Иілгіш сымдардың ұштары тозуға бейім. Орнату кезінде суық престеу терминалдарын (еуропалық терминалдар/пин терминалдары) пайдалану керек; оларды бұрандалардың астына тікелей бұрап қоюға болмайды, әйтпесе нашар жанасу оңай өрт тудыруы мүмкін.

Ұсынылатын қолданулар: PLC басқару шкафтары, тарату қораптарының екінші тізбектері, электр құрылғыларының ішкі сымдары.

Өнімділік параметрі

Номиналды кернеу: 450/750 В

Сынақ кернеуі: 2500 В

Өткізгіш кедергісі: Төмендегі парақты қараңыз

Жұмыс температурасы: -5º C пен +70º C

Қысқа тұйықталу температурасы: +160 ºC

Жалынға төзімді: IEC 60332-1-2 сәйкес

Ең аз иілу радиусы: 4* OD

Өлшем өлшемі: Төмендегі парақты қараңыз

Түр	Дирижер		Оқшаулау			Электрлік сипаттамасы
	Номиналды аудан	Өткізгіштің құрылымы	Оқшаулау қалыңдығы	Жалпы диаметрі		Өткізгіш кедергісі 20 ℃ Макс
	Номиналды аудан	Өткізгіштің құрылымы	Оқшаулау қалыңдығы	(мм)		Өткізгіш кедергісі 20 ℃ Макс
	мм	No/мм	мм	Мин	Макс	Ω／км
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

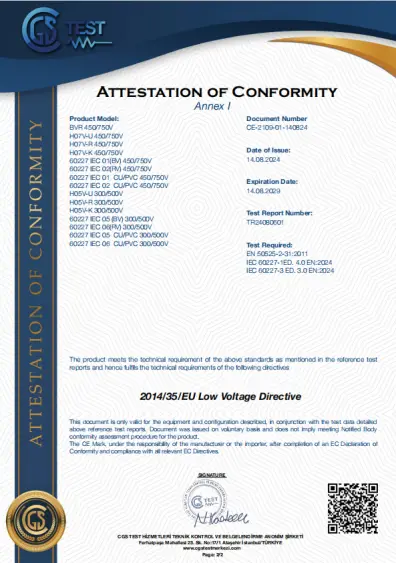

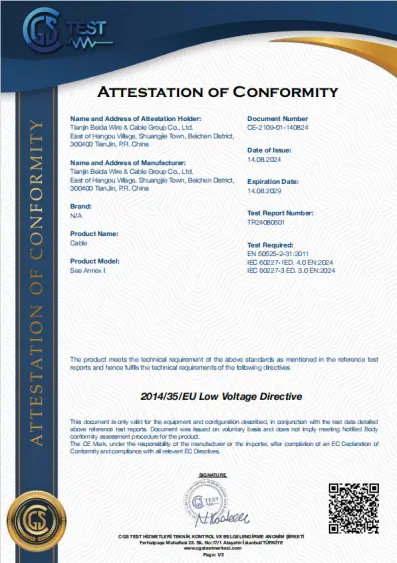

Сертификаттар және стандарт

CE сертификаты бар

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Стандарт: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Неліктен бізді таңдау керек?

Уақытылы жеткізу

Бізде қысқа мерзімде тапсырыстарды орындауға мүмкіндік беретін қысқа өндірістік циклдары бар тиімді өндіріс жүйесі бар.

Үлкен инвентарь

Бейда кәсіби жеткізуші болып табылады және біз қоймамызда үлкен қорды сақтаймыз, бұл бізге тез жеткізуге мүмкіндік береді. Қандай кабель сипаттамалары қажет болса да, біз жылдам жауап бере аламыз.

Сапа стандарттары

Біздің өнімдер EN 50525 стандартына сәйкес қатаң түрде шығарылады және біздің сапамыз жаһандық деңгейде сертификатталған. Әрбір кабель бірнеше сапа тексерулерінен өтеді.

Қаптама опциялары

Кабельдік қаптама катушка немесе бума түрінде қол жетімді, ол тасымалдаудың икемді нұсқаларын ұсынады және нақты қажеттіліктеріңізге негізделген ең қолайлы орау әдісін таңдауға мүмкіндік береді.

Реттелетін отқа төзімді және отқа төзімді кабельдер

Арнайы талаптарыңыз болса, біз кабельдерді арнайы орталарда пайдаланған кезде де жеткілікті қауіпсіздікті және жоғарылатылған өртке қарсы өнімділікті қамтамасыз ететін әртүрлі дәрежедегі отқа төзімді және отқа төзімді кабельдер шығара аламыз.
