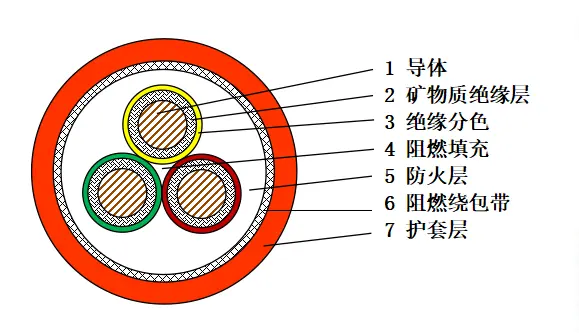

BBTRZ кабель құрылысын түсіну
TheBBTRZ икемді отқа төзімді кабельдерқауіпсіздік пен пайдалану икемділігіне басымдық беретін көп қабатты дизайнмен жасалған. Өзек бөлігінде сымды мыс өткізгіштер кабельдің иілгіштігін сақтай отырып, тамаша электр өткізгіштігін қамтамасыз етеді. Өткізгіштің айналасында әдетте магний оксидінен немесе соған ұқсас қосылыстардан тұратын минералды оқшаулағыш қабаты бар, ол жылу алмасуына қарсы негізгі тосқауыл ретінде әрекет етеді[анықтама:0]. Бұл минералды қабат тікелей жалынға ұшыраған кезде де кабельдің жұмысын жалғастыруға мүмкіндік береді.
Түтіні аз, галогенсіз (LSZH) материалдан жасалған сыртқы қабық механикалық зақымданудан және қоршаған орта факторларынан қосымша қорғауды қамтамасыз етеді. Бұл қабық отқа ұшыраған кезде ең аз улы түтін шығару үшін жасалғанBBTRZ икемді отқа төзімді кабельдертуннельдер, көпқабатты үйлер және жерасты транзиттік жүйелері сияқты жабық кеңістіктерге жарамды. Минералды оқшаулау мен LSZH қабықшасының комбинациясы кабельді тек өртке қарсы тұрмайды, сонымен қатар төтенше жағдайлар кезінде қауіпсіз эвакуациялау жағдайларына ықпал етеді.
Отқа төзімділік өнімділігі мен сынау стандарттары
анықтаушы сипаттарының біріBBTRZ икемді отқа төзімді кабельдероның экстремалды термиялық кернеу кезінде тізбектің тұтастығын сақтау қабілеті болып табылады. Бұл кабельдер ұзақ уақыт бойы 1000°C дейінгі температураға төтеп беруге арналған, бұл қатаң сынақ хаттамалары арқылы тексерілген өнімділік көрсеткіші[сілтеме:1]. IEC 60331 стандартында көрсетілгендер сияқты стандартты отқа төзімділік сынақтары үздіксіз электр жүктемесін сақтай отырып, кабельді тікелей жалынға ұшыратады. BBTRZ дизайны осы талаптарға сәйкес келеді немесе асып түседі, бұл өрт оқиғасы кезінде маңызды жүйелердің жұмыс істеп тұруын қамтамасыз етеді.
Жалынға төзімділіктен басқа, кабель суды шашырату және өрт сөндірудің нақты жағдайларын имитациялайтын механикалық соққы сынақтарында тамаша өнімділікті көрсетеді. Минералды оқшаулау әдеттегі полимерлік кабельдермен жиі кездесетін қысқа тұйықталуларды болдырмайтын жылу астында тозбайды немесе ерімейді. Бұл сенімділік жасайдыBBTRZ икемді отқа төзімді кабельдерауқымды инфрақұрылымдық жобалардағы апаттық жарықтандыру, өрт сорғылары және эвакуация жүйелері үшін сенімді шешім.
Негізгі өнімділік көрсеткіштері
- Жалын температурасына төзімділік— 180 минут ішінде 1000°C дейін
- Схема тұтастығы— өрт жағдайында кернеуді сақтайды
- Түтін шығару— төмен уыттылық, аз күңгірттену
- Суға төзімділік— спринклер іске қосылғаннан кейін функционалды
Тығыз қондырғылардағы икемділік артықшылықтары
Дәстүрлі минералды оқшауланған кабельдер отқа төзімді болғанымен, көбінесе қатты және шектеулі кеңістіктерде жүру қиын. TheBBTRZ икемді отқа төзімді кабельдерқорғаныш минералды қабатына зиян келтірместен иілгіштігін сақтайтын мұқият жобаланған бұрау процесі арқылы бұл шектеуді шешіңіз. Бұл икемділік орнатушыларға кедергілерді айналып өтуге, тар құбырлар арқылы және жабдық шкафтарының ішінде аз күш жұмсауға мүмкіндік береді. Кабельдің ең аз иілу радиусы кәдімгі MI кабельдерінен айтарлықтай аз, бұл қосымша қосқыш қораптарға немесе өтпелі фитингтерге қажеттілікті азайтады.
Бұл орнату икемділігі жобаның қысқартылған мерзімдері мен материал қалдықтарын азайтуға тікелей әсер етеді. Қолданыстағы жолдар жиі шектелетін қайта жаңғырту жобаларында BBTRZ кабелін оқшаулауды зақымдау қаупінсіз бар құбырлар арқылы тартуға болады. Сыртқы қаптама да тозуға төзімді, тарту операциялары кезінде қосымша қорғаныс береді. Дала есептері қатты MI кабельдерімен салыстырғанда орнату уақытын 30%-ға дейін қысқартуға болатынын көрсетеді, бұл BBTRZ сериясын жаңа құрылыстар мен жөндеу жұмыстары үшін практикалық таңдау етеді.
Басқа отқа төзімді кабельдермен салыстырмалы талдау
құндылық ұсынысын толық бағалауBBTRZ икемді отқа төзімді кабельдер, оның атрибуттарын басқа жалпы отқа төзімді кабель түрлерімен салыстыру пайдалы. Төмендегі кесте өнімділік пен орнатудың бірнеше критерийлері бойынша негізгі дифференциаторларды жинақтайды.
| Ерекшелік | BBTRZ икемді | Стандартты MI кабелі | Отқа төзімді ПВХ |
|---|---|---|---|
| Максималды жұмыс температурасы | 1000°C | 1000°C | 250°C |
| Икемділік (иілу радиусы) | 6 × кабель диаметрі | 12 × кабель диаметрі | 8 × кабель диаметрі |
| Түтін шығару | Төмен (LSZH) | Нөл (минералды) | Жоғары (галоген) |
| Орнату күрделілігі | Төмен | Жоғары | Орташа |
| Типтік қолданбалар | Биік ғимараттар, туннельдер, деректер орталықтары | Өнеркәсіптік, ядролық | Жалпы ғимарат |
Кесте стандартты MI кабельдері ұқсас температураға төзімділікті ұсынса, BBTRZ нұсқасы жоғары икемділік пен орнатудың төмен күрделілігін қамтамасыз ететінін көрсетеді. Отқа төзімді ПВХ кабельдері, керісінше, төмен температураға төзімділігімен және жоғары түтін шығарындыларымен шектеледі. Өрт қауіпсіздігі мен орнату тиімділігі басымдық болып табылатын жобалар үшін BBTRZ сериясы ең талапшыл талаптарға жауап беретін теңдестірілген шешімді ұсынады.
Орнатудың ең жақсы тәжірибелері және өңдеу
Артықшылықтарды толық жүзеге асыру үшін дұрыс орнату маңыздыBBTRZ икемді отқа төзімді кабельдер. Оңтайлы өнімділік пен ұзақ мерзімділікті қамтамасыз ету үшін сала мамандары келесі нұсқауларды ұсынады.
- Кабельді дайындау— Минералды оқшаулауды қағып алмас үшін сыртқы қабықты абайлап шешіңіз. MI кабельдеріне арналған арнайы аршу құралдарын пайдаланыңыз.
- Иілу радиусы— Кабель диаметрінен 6 есе кем иілу радиусын сақтаңыз. Оқшаулау қабатын бұзатын өткір иілулерден аулақ болыңыз.
- Тоқтату— Ылғалды нығыздауды және деформацияны жеңілдетуді қамтамасыз ететін бекітілген бекіту жинақтарын пайдаланыңыз. Уақыт өте келе минералды оқшаулауды нашарлататын ылғалдың түсуін болдырмау үшін дұрыс аяқтау өте маңызды.
- Қолдау аралық— Салбырау мен механикалық кернеуді болдырмау үшін кабельді өндіруші ұсынған аралықтармен, әдетте әрбір 1,5-2 метр сайын бекітіңіз.
- Тестілеу— Орнатқаннан кейін кабель жүйесінің тұтастығын тексеру үшін оқшаулау кедергісі мен үздіксіздік сынақтарын орындаңыз. Болашақта анықтама алу үшін барлық сынақ нәтижелерін құжаттаңыз.
Осы тəжірибелерді сақтау кабельдің отқа төзімді қасиеттерінің қызмет ету мерзімі ішінде толық сақталуын қамтамасыз етеді. TheBBTRZ икемді отқа төзімді кабельдертөзімділікке арналған, бірақ барлық дәлдікпен жасалған өнімдер сияқты, олар орнату кезінде мұқият өңдеудің пайдасын көреді.
