750 В минералды оқшауланған кабельдер 250 ℃ дейінгі үздіксіз жоғары температуралық ортада тұрақты жұмыс істей алады, бұл оны ұзақ мерзімді жоғары температура операцияларына қолайлы етеді. Температурасы 950℃ және 1000℃ арасындағы өрт сценарийлері сияқты төтенше жоғары температура жағдайында кабель өзінің тұтастығын сақтай алады және апаттық жарықтандыруға, өртке қарсы жабдыққа және маңызды басқару жүйелеріне құнды қуат қолдауын қамтамасыз ете отырып, кемінде 3 сағат үздіксіз қуат бере алады.
Қысқа мерзімді немесе ерекше төтенше жағдайларда оның температураға төзімділігі мыс өткізгіштердің балқу температурасына (1083 ℃) жақындауы мүмкін, ал ол қолданатын бейорганикалық оқшаулағыш материалдың балқу температурасы 2800 ℃-ге дейін жетеді, бұл әдеттегі өрттердің температурасынан әлдеқайда жоғары. Бұл өрттің бастапқы және таралу кезеңдерінде кабельдің құрылымдық тұтастығын және қалыпты жұмысын қамтамасыз етеді.
750В минералды оқшауланған кабельдер негізгі және салалық электр тарату жүйелерін, жалпы жарықтандыруды, машиналар мен жабдықтардың ішкі сымдарын, өзіндік қауіпсіз тізбектерді, авариялық жарықтандыруды, авариялық резервтік қуат көздерін, ақпаратты және деректерді беру және өрт сөндіру жабдықтарын басқару желілерін және жарылу қаупі бар аймақтарды қоса алғанда, тығыз орналасқан жерлерде пайдалануға жарамды.
Негізгі қолдану орындары

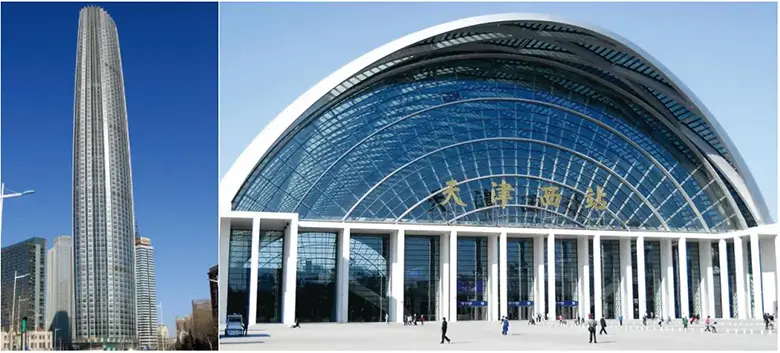

1) Қоғамдық ғимараттар: көпшілік ойын-сауық орындары; көпқабатты үйлер; қонақ үйлер мен мейрамханалар; ауруханалар, мектептер, мемлекеттік мекемелер; ұлттық мемориалдық залдар мен тарихи ғимараттар; кітапханалар, мұражайлар және көрме залдары; әуежай терминалдары, вокзалдар және порттар; энергетикалық диспетчерлік ғимараттар мен телекоммуникация ғимараттары.
2) Жоғары температуралы орталар: металлургия өнеркәсібі; кокстеу өнеркәсібі; кеме жасау өнеркәсібі; болат өнеркәсібі; шыны өнеркәсібі; басқа жоғары температура орталарында электр беру және тарату желілері. 3) Жарылыстан қорғалған жүйелер және өрт қауіпті аймақтар: Мұнай-химия өнеркәсібі; мұнай өңдеу зауыттары, жанармай құю станциялары және мұнай базалары; бояу және пигмент өнеркәсібі; химия өнеркәсібі; атом электр станциялары; теңіздегі мұнай платформалары; табиғи газ және көмір газын тасымалдау және сығымдау станциялары; фармацевтикалық өнеркәсіп; тау-кен өндіру; әскери өнеркәсіп
4) жер асты орындары: метрополитен; жер асты қоймалары; туннельдер; жер асты алаңдары
5) Тасымалдау және қозғалыс тораптары
6) Ағаш конструкциялар

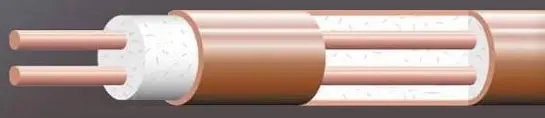

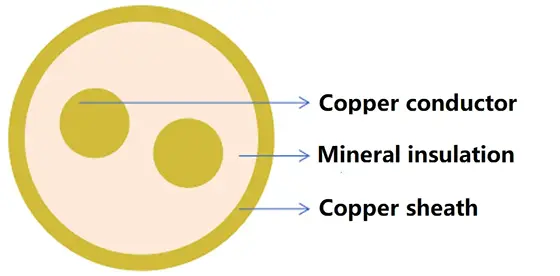

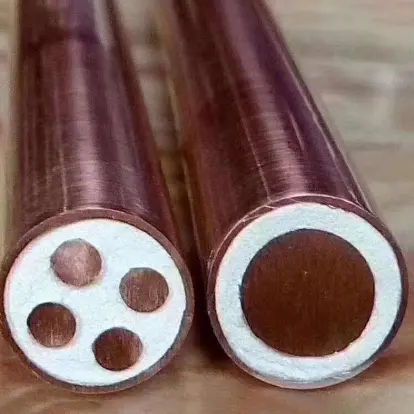

Минералды оқшауланған кабельдер мыс өткізгіштен, магний оксиді ұнтағы минералды оқшаулағыштан және мыс қабықтан тұрады. Кабельдер мыс коррозияға ұшырайтын зауыттарда пайдаланылған кезде, поливинилхлоридтің (ПВХ) ең сыртқы қабатын қосуға болады. Кабель үшін эстетика немесе оңай қол жетімділік маңызды болып табылатын ғимараттарда немесе жерасты орындарында галогенсіз, түтін шығармайтын сыртқы қабық қосуға болады.
Өткізгіш: қатты мыс, IEC 60228 бойынша 1-сынып.
Оқшаулау: Ол тығыздалған магний оксидінің минералды ұнтағынан тұрады және оның электрлік қасиеттері GB/T 13033.1/IEC 60702-1 талаптарына сәйкес келеді.
Металл қабық: GB/T 13033.1/IEC 60702-1 сәйкес жылтыратылған мыс қабық.
Металл емес қабық: поливинилхлоридтен немесе галогенсіз төмен түтін полиолефиннен жасалған.
Бұл кабельдің номиналды кернеуі 750 В. Электрлік өнімділік бойынша оның оқшаулауы 2,5 кВ сынақ кернеуіне 1 минут бойы бұзылмай төтеп бере алады; максималды рұқсат етілген жұмыс температурасы 250 ℃. Механикалық түрде кабельді орнату кезінде ең аз иілу радиусы кабельдің сыртқы диаметрінен 24 есе көп. Оның отқа төзімділігі IEC 60331-1 стандарттарына қатаң сәйкес келеді, жалында 180 минут үздіксіз жанғаннан кейін бұзылмай қалуға қабілетті.
Сонымен қатар, кабельдің мыс қабықшасының сыртқы диаметрі мен эллиптілігі GB/T 13033.1 және IEC 60702-1 стандарттарының талаптарына сәйкес келеді, нақты рұқсаттар тиісті кестелерде егжей-тегжейлі көрсетілген. Өткізгіштің тұрақты ток кедергісі 20°С-та GB/T 3956 бірінші типті өткізгіштерге қойылатын талаптарға сәйкес келеді, ал мыс қабықшасының кедергісі де сәйкес стандартқа сәйкес келеді. Оқшаулау кедергісіне келетін болсақ, өткізгіштер арасындағы және өткізгіш пен мыс қабықша арасындағы оқшаулау кедергісі километріне 1000 МΩ кем емес, ұзақ мерзімді жұмыс кезінде оқшаулаудың сенімді өнімділігін қамтамасыз етеді.

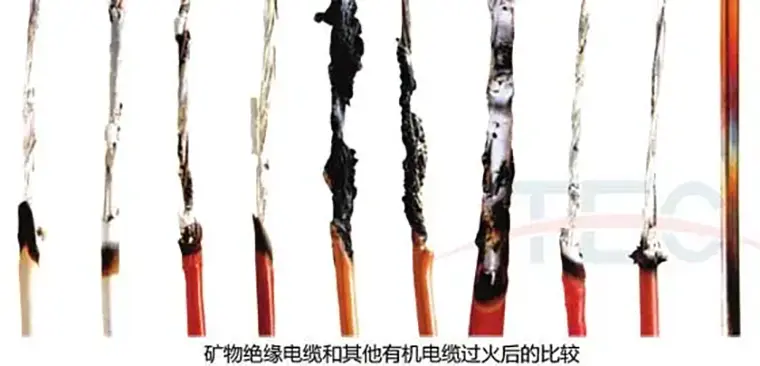

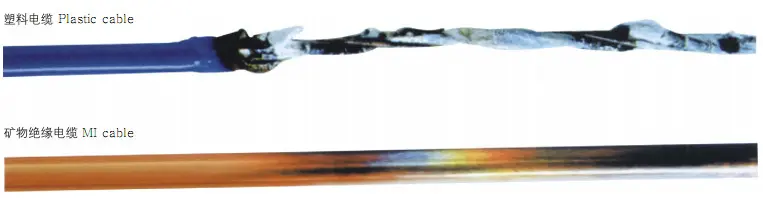

Минералды оқшауланған кабельдер мен қарапайым кабельдер арасындағы отқа төзімділік сынақтарын салыстыру:
Минералды оқшауланған кабельдер отқа төзімділік сынағынан кейін іс жүзінде ешқандай өзгерісті көрсетпеді. Органикалық оқшауланған кабельдер айқын карбонизацияны көрсетті.
қызмет ету мерзімі 100 жылға дейін;
● жанбайтын, жануды қолдамайды, улы газдар шығармайды және жану энергиясы нөлге тең;
● Үздіксіз жұмыс температурасы 250℃ дейін, қысқа мерзімді жұмыс температурасы 1083℃ дейін;
● отқа тамаша төзімділік; кабельді өрттен кейін қайта пайдалануға болады;
● Кабельдік терминалдар мен аралық қосқыштар кабельмен бірге оның отқа төзімділігінің сенімділігін арттырады;
● Кабель өрт кезінде өте жоғары температураға, құлап жатқан заттардың әсерлеріне және өртке қарсы спринклер жүйелеріне төтеп бере алады;
● Кабельді жоғары температуралы ортада пайдалануға болады;
● Су өткізбейтін, ылғалға төзімді, май өткізбейтін және коррозияға төзімді; ескіру жоқ, кабельдің өте тұрақты өнімділігі;
● Кабельдің металл қабығы жерге қосу тізбегі ретінде пайдаланылуы мүмкін;
● Күрделі құрылымдар мен шектеулі кеңістіктерге жарамды тамаша механикалық беріктік пен иілу өнімділігі;
● Кабельдің бірегей құрылымына байланысты жоғары ток өткізу қабілеті;
● Кабельдің сыртқы диаметрі шағын, орнату оңай, жалпы құны төмен, құбырды қорғаудың қажеті жоқ;
● жақсы жарылысқа төзімділігі және ядролық сәулеленуге тамаша төзімділігі;
● Тамаша электромагниттік экрандау және электромагниттік үйлесімділік өнімділігі;
● Жануарлардың шағуынан қорғайды.
|
750В Минералды оқшауланған кабельдер мыс қаптамасының диаметрі |
||||||||
|
Түр |
Өлшем |
|||||||
|
Өткізгіштің номиналды көлденең қимасының ауданы |
Оқшаулаудың номиналды қалыңдығы |
Мыс қаптамасының диаметрі |
||||||
|
1 ядро |
2 ядро |
3 ядро |
4 ядро |
7 ядро |
12 ядро |
19 ядро |
||
|
мм2 |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
Қаптама мәліметтері:
Ол сатып алудың саны мен талаптарымен анықталады. Келісуге болады.
Порт: Тяньцзинь порты
Жеткізу: теңіз, әуе, экспресс.
