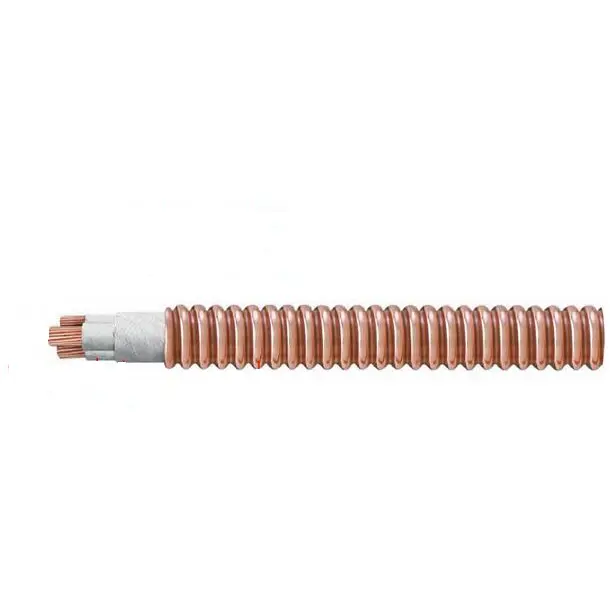

RTTZ отқа төзімді гофрленген мыс кабель

Tianjin Beida - RTTZ отқа төзімді гофрленген мыс кабель жеткізушісі және Қытайдағы зауыты. Кабельдер мыс талшықты өткізгіштерден, синтетикалық слюда таспалы оқшаулағыштан және гофрленген мыс таспаның қаптамасынан тұрады. Бұл кабельдер толығымен бейорганикалық материалдардан тұрады, үздіксіз жұмыс температурасы 90°C. Олар 950°C-тан 1000°C-қа дейінгі жалын жағдайында, қысқа тұйықталулар немесе ажыратуларсыз 3 сағат бойы қуат көзін сақтай алады. Өрт болған жағдайда бұл кабельдер түтін немесе улы газ шығармайды. Қосымша қорғаныс қажет болса, кабельдің механикалық және ылғалға төзімді қасиеттерін жақсарту үшін мыс қабықшаның үстіне галогенсіз, аз түтін шығаратын, металл емес қабықшаны қолдануға болады.

Сұрау жіберу

Өнім Сипаттамасы

Өндіруші және жеткізуші ретінде Tianjin Beida таңдаңыз, сенімді RTTZ отқа төзімді гофрленген мыс кабель шешімін таңдаңыз. Біз зауыттық бағаларды ұсына аламыз.

Rttz Fire Retardant Corrugated Copper Cable

Қолдану аясы:

кабельдік модель	Қолданылатын сценарийлер	Қолдану сценарийлері
RTTZ	0,6/1кВ және одан төмен номиналды кернеу, өртке қарсы жоғары талаптары бар жерлерде, әсіресе өртке қарсы және авариялық электрмен жабдықтау желілері үшін электр энергиясын беру және тарату үшін жарамды	Көпқабатты ғимараттар, ауруханалар, метролар, туннельдер, деректер орталықтары, сауда орталықтары, көрме залдары, гараждар, ойын-сауық орындары, химия өнеркәсібі, металлургия және басқа да жоғары температура/жанғыш және жарылғыш орындар
WD-RTTYZ	RTTZ сияқты, ол сонымен қатар қызметкерлерді көп қажет ететін жабық үй-жайлар үшін аз түтін, галогенсіз және жалынға төзімді талаптарды қанағаттандыруы керек.	Метролар, атом электр станциялары, мектептер, ауруханалар, тамақ фабрикалары, көпқабатты тұрғын үйлер және ірі кешендер сияқты түтіннің уыттылығы мен жарық өткізгіштігі бойынша қатаң талаптары бар аумақтар

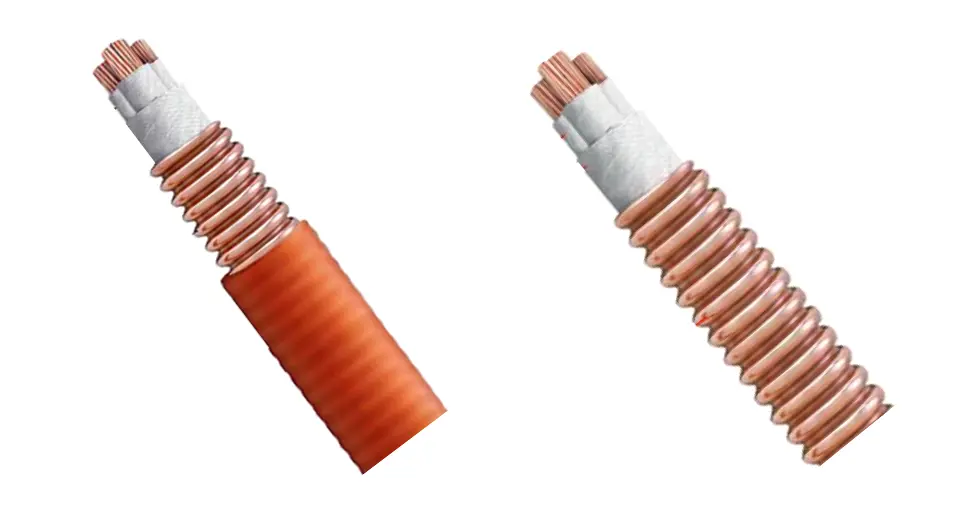

Өнім құрылымы

Кабель құрылысы және техникалық талаптар

Өткізгіш: күйдірілген мыс өткізгіштің бірінші немесе екінші түрін қабылдаңыз.

Минералды оқшаулау қабаты: Ол отқа төзімді слюда таспаны немесе ұқсас функциялары бар басқа минералды оқшаулағыш таспаларды орау арқылы жасалады.

Кабель жинағы және қорғаныс қабаты: Кабель өзектері отқа төзімді және отқа төзімді қасиеттерге ие материалдармен тығыз толтырылған, ал қорғаныш қабаты тиісті отқа төзімді және отқа төзімді таспамен оралған.

Мыс металды қабық: Ол мыс жолақты аргон доғалық дәнекерлеу технологиясын қолдана отырып шығарылады және гофрленген.

Қабық қабаты: Ол галогенсіз, аз түтін шығаратын, отқа төзімді полиолефинді қаптама материалынан жасалған. Әдетте, бұл қызғылт сары немесе мандарин, бірақ қара талаптарға сәйкес таңдалуы мүмкін.

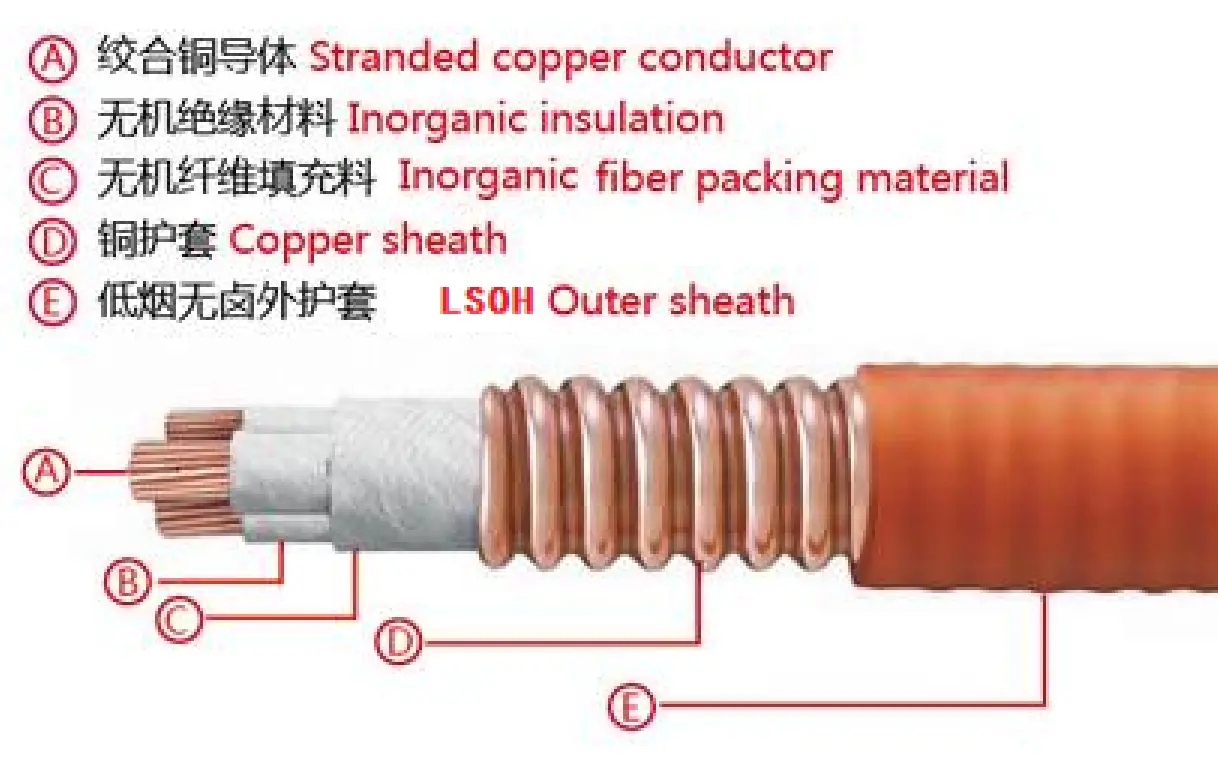

құрылымдық диаграмма

Rttz Fire Retardant Corrugated Copper Cable

Өнімділік параметрі

RTTZ отқа төзімді гофрленген мыс кабелінің номиналды кернеуі 0,6/1кВ. Сынақ кернеуі 3,5 кВ-қа орнатылады және кернеу осы кезеңде ешқандай бұзылусыз 5 минут бойы үздіксіз беріледі. Кабельдік өткізгіштің максималды рұқсат етілген ұзақ мерзімді жұмыс температурасы 90℃.

Кабельдерді төсеу кезінде қоршаған ортаның температурасы 0℃ төмен болмауы керек. Ең аз иілу радиусы кабельдің сыртқы диаметрінен 12 есе көп. Минералды оқшаулау қабаты отқа төзімді слюда таспасының бірнеше қабатын қолдану арқылы мұқият дайындалған.

20ºC кезінде өткізгіш кедергісі GB/T 3956 және IEC 60228 стандартындағы 1 немесе 2 типті күйдірілген мыс өткізгіштер үшін көрсетілген стандарттарға қатаң сәйкес келуі керек. Қоршаған орта температурасында кабельдің оқшаулау кедергісі 100 MΩ·км кем болмауы керек.

Отқа төзімділікті сынау тұрғысынан ол GB/T 34926 стандартының талаптарына толығымен сәйкес келеді. Арнайы сынақ әдісі келесідей:

Біріншіден, BS 6387 стандартына сәйкес C, W, Z сынақтарын жүргізу;

Екіншіден, сынақ BS 8491 ережелеріне сәйкес жүргізілуі керек;

Үшіншіден, GB/T 19216.21 сәйкес отқа төзімділік сынағын өткізіңіз, температура 950~1000℃ деңгейінде бақыланады, өртке әсер ету ұзақтығы 180 минут және салқындату кезеңі 15 минут. Осы кезеңде кабельде қысқа тұйықталулар немесе ашық тұйықталулар болмауы керек.

Өнімді көрсету әдісі

Өнім коды

Слюда таспа минералды оқшауланған гофрленген мыс қабықшалы кабель………R

Полиолефинді сыртқы қабық……………Y

Мыс өткізгіш .......................... Т

Галогенсіз және төмен түтін …………………WD (қосымша)

Мыс қабық .......................... Т

A/B/C... ZA/B/C отқа төзімді сорттары

Слюда лентасы ..............................................................................................З

Номиналды кернеу …………………0,6/1

Кабельдік сипаттамалар

негізгі саны	1	2	3	4	5	3+1, 3+2	4+1
көлденең қимасы мм²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Кабельдерге қатысты сақтық шаралары

Орнату

Төсеу әдісі: Оны ашық және жасырын төсеуді қолдайтын туннельдерге, кабельдік траншеяларға, науаға, шұңқырларға және шахталарға төсеуге болады. Бір ядролы кабельдер үшін құйынды токтың жоғалуын болдырмау үшін бекіту үшін магнитті өткізгіш материалдарды (мысалы, темір сым) пайдалануға тыйым салынады.

Иілу және аралық: өндірушінің сипаттамаларына сәйкес иілу радиусын басқарыңыз. Көлденең ілгіш аралығының анықтамасы: сыртқы диаметрі ≤20мм үшін аралығы 400мм; > 20 мм үшін аралық 800 мм. Тік тірек аралығы үшін: ≤20мм сыртқы диаметрлер үшін аралық 1500мм; > 20 мм үшін аралық 1000 мм.

Орау және бекіту: бұралуды болдырмас үшін кабель орамында белгіленген бағытқа сәйкес кабельді босатыңыз; кабельдік науа ішіндегі бекіту аралығына арналған жоғарыдағы талаптарды қараңыз.

Терминал және қосқыш

Терминалды дайындау: Соңғы өткізгіштен шамамен 300 мм оқшаулауды алып тастаңыз, сымның тұмсығын қысыңыз және мыс қабықшасы мен өткізгіш арасындағы, сондай-ақ өткізгіштер арасындағы оқшаулау кедергісін тексеру үшін мегаомметрді пайдаланыңыз. Оқшаулау кедергісі қанағаттанарлық екеніне көз жеткізгеннен кейін, тығыздау үшін термиялық шөгілетін гильзаны қолданыңыз.

Аралық қосқыштар: Кабель корпусымен сәйкес келетін отқа төзімділік дәрежесі бар дайын қосқыштарды қолданған жөн. Жұмыс орнында орнату кезінде ақаулық нүктелерін азайту үшін тығыздау мен оқшаулауды қамтамасыз ету қажет.

Пайдалану және техникалық қызмет көрсету

Температураны бақылау: Қалыпты жұмыс кезінде өткізгіштің температурасы 90℃ аспауы керек. Өткізгіш қол тигізбейтін және жанғыш материалдармен жанаспаса, қабық температурасын 105℃ дейін көтеруге болады.

Оқшаулауды сынау: Ылғалдың немесе зақымданудың болмауын қамтамасыз ету үшін оқшаулау кедергісін тексеру үшін үнемі меггерді пайдаланыңыз; қауіпсіздікті қамтамасыз ету үшін мыс қабығы сенімді жерге тұйықталуы керек.

Жоғалтудың алдын алу және қорғау: қабықты үшкір заттармен тырнап алмаңыз және механикалық зақымдануды болдырмау үшін қабырғалардан/еден тақталарынан өткенде қорғаныс гильзаларын қосыңыз.
