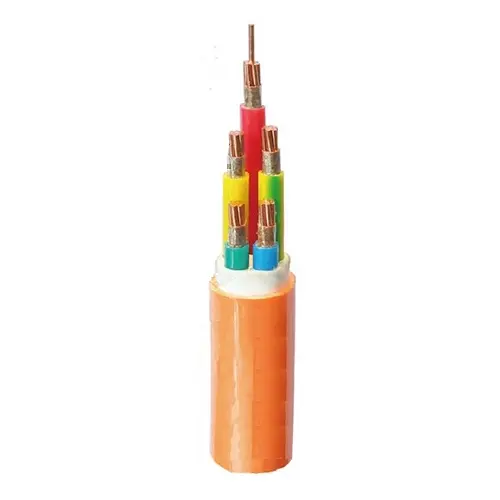

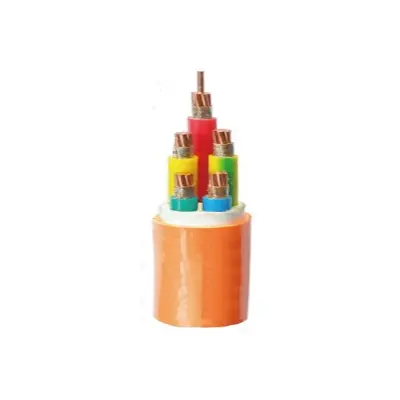

BBTRZ икемді отқа төзімді кабельдер

Қолдану аясы:

BBTRZ икемді отқа төзімді кабельдер қосалқы станциядан (немесе негізгі тарату бөлмесінен) өртке қарсы жүйеге дейін немесе арнайы және I сыныпты орындарда негізгі электр желісі ретінде пайдаланылады. Оларды А класындағы отқа төзімді кабельдер ретінде немесе 90°C төмен түтін шығаратын, галогенсіз отқа төзімді кабельдерді ұзақ уақыт пайдалану үшін ауыстыру ретінде пайдалану талап етіледі. Бұл кабельдер бекітілген орнату қолданбаларында қолданылады.

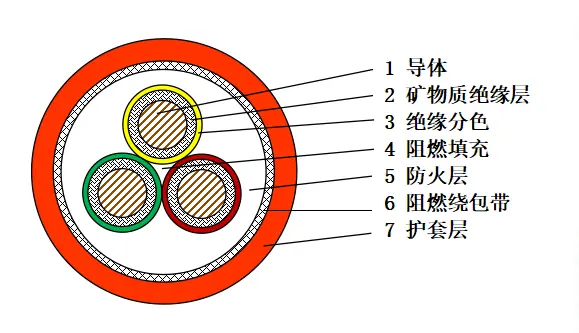

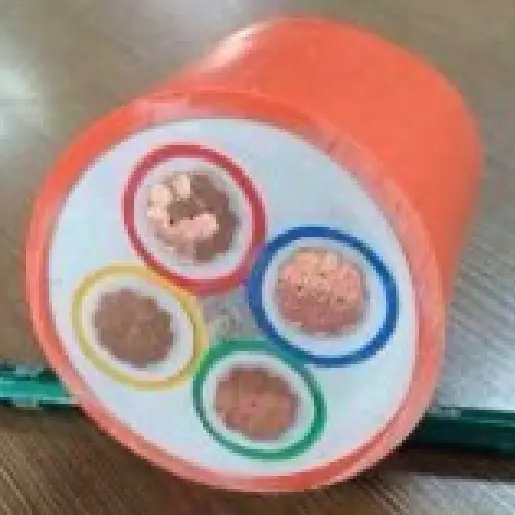

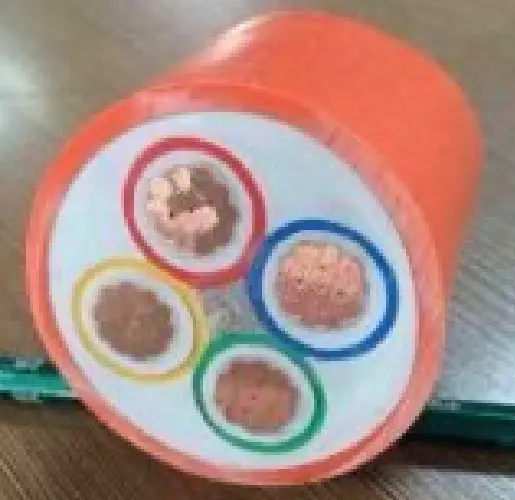

Өнім құрылымы

Кабель құрылымының дизайны мұқият және кәсіби. Өткізгіш бөлігі әртүрлі сценарийлердің қуат беру қажеттіліктерін қанағаттандыратын тамаша өткізгіштігі мен икемділігімен мақтана алатын күйдірілген мыс өткізгіштің бірінші немесе екінші түрін пайдаланады.

Минералды оқшаулау қабаты оралған отқа төзімді слюда таспаны пайдаланады, ол өзінің бірегей материал қасиеттерінің арқасында кабельді сенімді өрттен қорғауды қамтамасыз ете отырып, жоғары температура немесе жалын жағдайында өрттің таралуын тиімді болдырмайды.

Түспен кодталған оқшаулау қабаты түрлі түсті кодтау әдістерімен көлденең байланысқан полиэтиленді оқшаулағыш материалды пайдаланады. Кабельді орнату және техникалық қызмет көрсету кезінде тізбектерді жылдам және дәл анықтауды жеңілдететін оқшаулағыш бояғышты қосуға немесе түсті таспаларды, түрлі-түсті жіптерді және т.б. пайдалануға болады.

Кабельді толтыру процесінде жалынның таралуын басу үшін орталықта жалынға төзімді толтырғыш материалдар қолданылады. Сонымен қатар, тығыз толтыру мен құрылымдық тұрақтылықты қамтамасыз ету үшін толтырғыш материалдарды байлау үшін орауыш таспаны пайдалануға болады.

Отқа төзімді қабат минералдардан және орауыш таспалардан тұрады. Біріншіден, отқа төзімділік, отқа төзімділік, жоғары температураға төзімділік және жылу оқшаулау сияқты артықшылықтарға ие минералды материал қабаты өртке қарсы тосқауыл салу үшін кабельді өзекке экструдталған. Сыртқы қабат отқа төзімді әсерді күшейту және экстремалды ортада кабельдің қауіпсіз жұмысын қамтамасыз ету үшін оның айналасына оралған жалынға қарсы таспамен қорғалған.

Қабық галогенсіз, аз түтін шығаратын, отқа төзімді полиолефинді қаптама материалынан жасалған, ол отқа төзімді қасиеттерді көрсетеді және жану кезінде зиянды түтін шығармайды, осылайша персонал мен қоршаған ортаға зиянын азайтады. Қабық әдетте қызғылт сары немесе мандарин түсті, ол көздің жауын алады және анықтау оңай. Әртүрлі пайдалану сценарийлерінің қажеттіліктерін қанағаттандыру үшін сұраныс бойынша қара түсті болуы мүмкін.

Өнімділік параметрі

Осы BBTRZ икемді отқа төзімді кабельдердің номиналды кернеуі 0,6/1кВ. Тестілеу кезеңінде 5 минут ішінде 3,5 кВ сынақ кернеуі қолданылды және бұзылған жоқ. Кабельдік өткізгіштің ұзақ мерзімді рұқсат етілген жұмыс температурасының шегі - 90℃. Кабельді төсеу кезінде қоршаған орта температурасы 0℃ төмен болмауы керек. Ең аз иілу радиусы кабельдің сыртқы диаметрінен 12 есе көп (12*OD). Минералды оқшаулау қабаты отқа төзімді қасиеттері бар слюда таспасының бірнеше қабаттарынан жасалған.

Отқа төзімділік тұрғысынан бұл кабель корпоративтік стандарттар мен IEC 60331-1 талаптарына сәйкес келеді, жану ұзақтығы 180 минутқа дейін. 20ºC кезінде өткізгіш кедергісіне қатысты, ол GB/T 3956 және IEC 60228 стандартында көрсетілген 1 немесе 2 типті күйдірілген мыс өткізгіштерге арналған техникалық сипаттамаларға сәйкес болуы керек. Оқшаулау кедергісіне келетін болсақ, кабельдің оқшаулау кедергісі қоршаған орта температурасында 100 МΩ·км кем болмауы керек.

Сонымен қатар, дайын кабель GB/T 19216.21 ережелеріне сәйкес сынақ әдісімен отқа төзімділік сынағынан өтуі керек. Өртке әсер ету температурасы 950~1000℃, ұзақтығы 180 минут, одан кейін 15 минуттық салқындату кезеңімен орнатылған. Осы кезеңде кабельде қысқа тұйықталулар немесе ашық тұйықталулар болмауы керек.

Жалпы кабельдік сипаттамалар

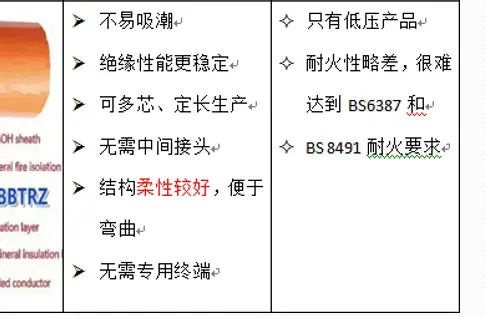

Иілгіш отқа төзімді BBTRZ кабелінің минералды оқшауланған BTTZ кабелімен салыстырғанда артықшылықтары мен кемшіліктері:

Артықшылықтары:

Кабельді оқшаулау ылғалды сіңіруге бейім емес және тұрақты оқшаулау көрсеткіштеріне ие.

Кабельдердегі аралық қосқыштардың санын азайта отырып, бекітілген ұзындықтарда бірнеше ядроларды шығаруға болады.

Құрылым икемді, кабельдің иілуін жеңілдетеді және төсеу қиындықтарын азайтады.

Кабельдерді арнайы қосқыштарсыз пайдалануға болады, бұл керек-жарақтардың құнын төмендетеді.

Кемшіліктері: Отқа төзімділігі сәл төмен және BS 8491 талаптарына сәйкес келмейді.

Максималды жұмыс температурасы 90 ℃, ол BTTZ 250 ℃ жетпейді.

Жану өнімділігінің ең жоғары деңгейі В1 класының талаптарына жауап бере алады, бірақ А класының талаптарына жауап бере алмайды.

Қолдану сценарийлері:

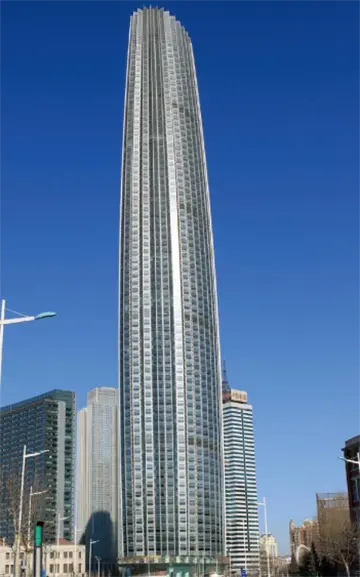

көпқабатты ғимарат

теміржол вокзалы

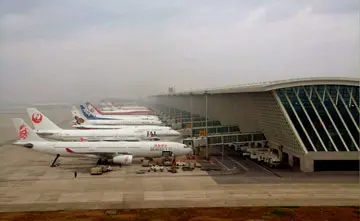

әуежай терминалы

тарихи көрікті жерлер мен көркем сұлулық

Қаптама және жеткізу

Қаптама мәліметтері:

Ол сатып алудың саны мен талаптарымен анықталады. Келісуге болады.

Порт: Тяньцзинь порты

Жеткізу: теңіз, әуе, экспресс.
