XLPE оқшауланған LSZH қапталған брондалмаған қуат кабелі

XLPE оқшауланған LSZH қапталған брондалмаған қуат кабельдері Тяньцзинь Бейда ұсынатын жоғары сапалы өнімдер, біз сенімді өндірушіміз және жеткізушіміз. Кабельдердің бұл сериясы физикалық кросс-байланыс процесі арқылы өндірілген XLPE оқшаулауын пайдаланады, ол тамаша электрлік қасиеттерге ие (температураға төзімділік 90℃ дейін, жұмыс температурасының жоғарғы шегі ПВХ кабельдеріне қарағанда 30% жоғары), сонымен қатар молекулалық құрылымды өзгерту арқылы жалынға төзімділік пен қоршаған ортаға зиянсыздықта қосарланған серпіліске қол жеткізеді. Оның сыртқы қабығы арнайы жасалған галогенсіз, аз түтін шығаратын полиолефинді материалдан жасалған, жану кезінде ақ түтіннің аз ғана мөлшерін шығарады және оның түтіннің тығыздығы мен жарық өткізгіштігі GB/T 17651 стандартының ең жоғары деңгейіндегі талаптарына сәйкес келеді, бұл өрт ошақтарында көрінудің қауіпсіз диапазонда сақталуын қамтамасыз етеді.

Қазіргі уақытта Beida кабельдік сериялары 0,6/1кВ-тан 26/35кВ-қа дейінгі барлық кернеу деңгейлерін және 1,5мм²-ден 1000мм²-ге дейінгі барлық өткізгіш қималарын қамтитын толық өнім матрицасын құрады. Олардың ішінде WDZ-YJY түрі құрғақ үй орталары үшін қолайлы, ал WDZ-YJY23 түрі ылғалды орта үшін оңтайландырылған қабық формуласына ие, ал WDZ-YJY43 түрі қосымша бойлық су өткізбейтін қабат дизайнымен жерасты құбыр дәліздері сияқты арнайы сценарийлердің қажеттіліктерін қанағаттандыра алады.

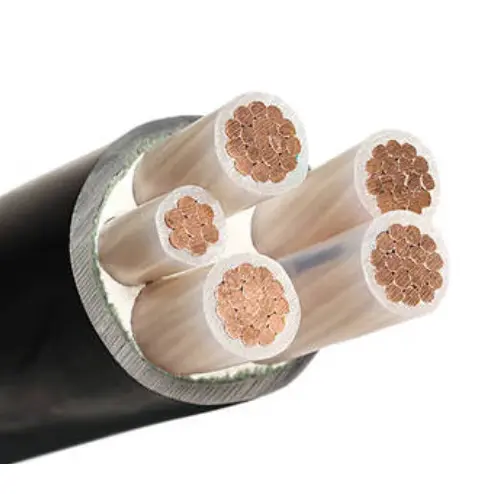

Өнім құрылымы

XLPE оқшауланған LSZH қапталған брондалмаған қуат кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан және LSOH полиолефинді қабықтан тұрады.

Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып

және GB/T 3956-2008, қима ауданы 6 мм-ден аспайтын², қатты дөңгелек

өткізгіш пайдаланылуы мүмкін, IEC 60228 және GB/T 3956-2008 бойынша 1-сынып.

Оқшаулау: Оқшаулау қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Негізгі түс: 1 негізгі: қызыл немесе сары немесе жасыл немесе көк немесе қара

2 ядро: қызыл, көк немесе қызыл, қара

3 ядро: сары, жасыл, қызыл немесе қызыл, сары, көк

4 ядро: сары, жасыл, қызыл, көк немесе қызыл, сары, көк, қара

5 ядро: сары, жасыл, қызыл, көк, қара немесе қызыл, сары, көк, қара, жасыл

5 кодан жоғары: қара саны бар ақ ядролар немесе клиентпен техникалық келісім

Сыртқы қабық: Қабық қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Жалынға төзімді кабель: жалынға төзімді LSOH полиолефинді сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.

Өртке төзімді кабель: өткізгіштің айналасына екі қабат слюда таспасы оралуы керек.

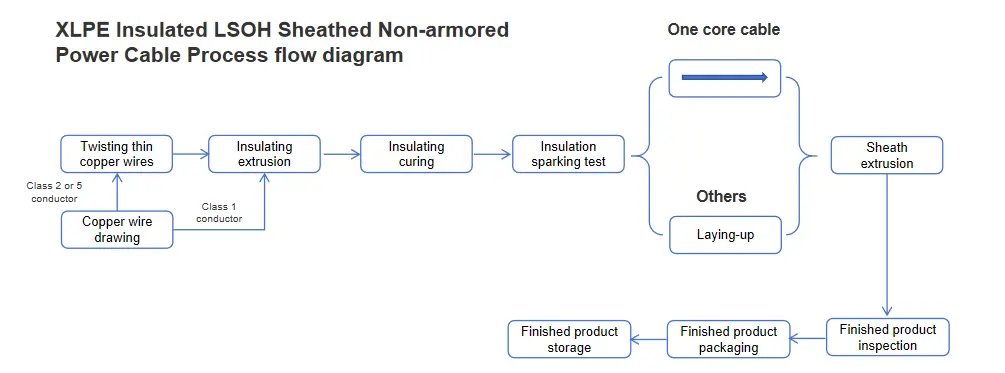

Процесс ағынының диаграммасы

Өнімді қолдану

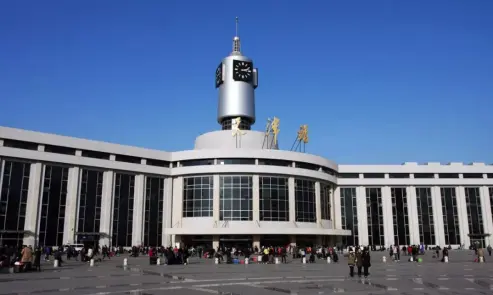

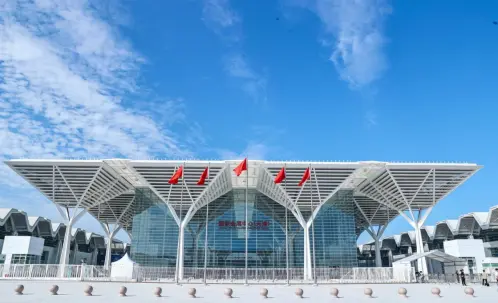

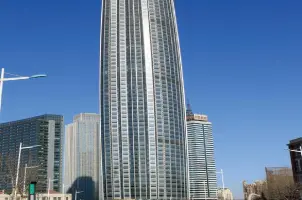

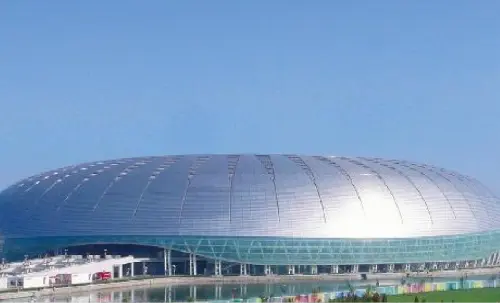

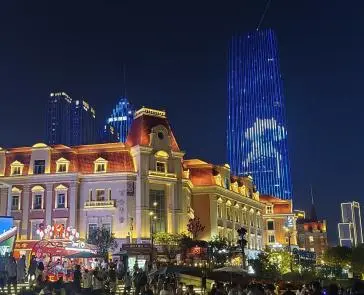

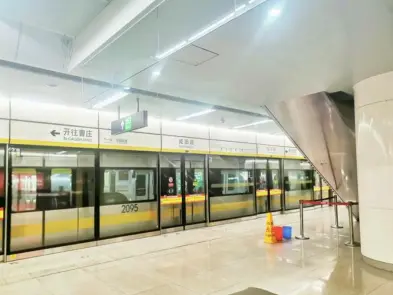

Метро, ​​жер асты туннелі, азаматтық әуе қорғанысы инженериясы және басқа да жер асты жабық инженерлік маңызды зауыт ғимараттары, негізгі зертханалар, деректер орталықтары, химиялық зауыттар, көпқабатты ғимараттар, ауруханалар, сауда орталықтары, мектептер, гимназиялар, кинотеатрлар, жүрдек вокзалдар/әуежай күту залдары және басқа да адамдар көп жиналатын орындар үшін қауіпсіздік пен коррозияға жоғары талаптар қояды.

Қарапайым ПВХ қапталған кабельмен салыстыру

Өнімділік параметрі

Өнімнің номиналды кернеуі 0,6/1 кВ. Тестілеу кезінде 3,5 кВ-қа дейінгі сынақ кернеуі қолданылды және 5 минут бойы ешқандай бұзылусыз ұсталды, бұл сенімді оқшаулау өнімділігін көрсетті. Өткізгіш кедергісіне келетін болсақ, 20℃ кезінде оның өткізгіш кедергісінің мәні тұрақты электрлік өнімділікті қамтамасыз ететін IEC 60228 немесе GB/T 3956 стандарттарына сәйкес келеді.

Температураға бейімделу тұрғысынан өнім -5℃ мен +90℃ аралығындағы кең температура диапазонында тұрақты жұмыс істейтін тамаша өнімділікті көрсетеді. Тіпті қысқа тұйықталу жағдайында ол +250℃ дейінгі температураға зақым келтірместен төтеп бере алады. Иілу өнімділігіне қатысты өнім орнату және пайдалану кезінде икемділікті қамтамасыз ететін сыртқы диаметрден 15 есе кем иілу радиусын және сыртқы диаметрден 10 есе ең төменгі статикалық иілу радиусын көрсетеді.

Сонымен қатар, XLPE оқшауланған LSZH қапталған брондалмаған қуат кабелі жалынға төзімділік пен отқа төзімділік бойынша жоғары стандарттарға сәйкес келеді. Оның отқа төзімділігі IEC 60332 немесе GB/T 19666 стандарттарына сәйкес келеді, бұл өрттің таралуын тиімді болдырмайды; оның отқа төзімділігі IEC 60331 немесе GB/T 19666 стандарттарына сәйкес келеді, бұл тіпті өрт сияқты төтенше жағдайларда да белгілі бір функционалдылықты сақтайды. Бір мезгілде өнімнің рН мәні мен өткізгіштігі IEC 60754 және GB/T 19666-2019 стандарттарына қатаң сәйкес келеді, оның жарық өткізгіштігі IEC 61034 және GB/T 19666-2019 стандарттарына сәйкес келеді және оның жалпы галоген қышқылы газының бөлінуі де IEC және GB607/ Өнімнің қауіпсіздігі мен экологиялық тазалығын кешенді түрде қамтамасыз ететін 19666-2019 стандарттары.

Ампердегі ток өткізу қабілеті (A)

Кезекті жағдайлар

Қаптама және жеткізу

Қаптама мәліметтері:

Ол сатып алудың саны мен талаптарымен анықталады. Келісуге болады.

Порт: Тяньцзинь порты

Жеткізу: теңіз, әуе, экспресс.
