XLPE оқшауланған ПВХ қапталған STA қуат кабелі

Егер сіз сенімді XLPE оқшауланған ПВХ қабықпен қапталған STA қуат кабелін өндіруші және жеткізуші іздесеңіз, сіз Tianjin Beida таңдай аласыз. Бұл өнім тікелей жер астында көмуге болатын төмен вольтты электр энергиясын беру үшін кеңінен қолданылатын болат таспа брондалған қуат кабелі. Әртүрлі күшке сәйкес жалпы кабель өткізгішінің көлденең қимасының ауданы 2,5мм2-ден 500мм2-ге дейін ауытқиды.

Сұрау жіберу

Өнім Сипаттамасы

Tianjin Beida Cable Group компаниясының кабель өнеркәсібіндегі 35 жылдық терең өңдеуіне сүйене отырып, біз XLPE оқшауланған ПВХ қабықшасы бар STA қуат кабелін іске қостық, оны төмен вольтты электр беру өрісінің күші деп атауға болады.

Қытайда танымал сауда белгісі, ISO жүйесінің сертификаты және басқа да беделді біліктілігі бар жоғары технологиялық кәсіпорын ретінде Beida Group халықаралық озық өндірістік және сынақ жабдықтарымен және жылдық сатылым көлемінің 3,1% ҒЗТКЖ инвестициясымен қолдайды, осылайша бұл болат таспа брондалған кабельдің теңдесі жоқ негізгі артықшылықтары бар.

Оның XLPE оқшаулағыш материалы күшті ылғалға төзімділікке, коррозияға төзімділікке, механикалық зақымдануға төзімділікке, қосымша қорғаныссыз тікелей көмілген төсеуге қол жеткізу үшін тамаша электрлік өнімділік пен ыстыққа төзімділікті, болат таспа құрыш конструкциясы бар ПВХ қабығын қамтамасыз етеді, төмен вольтты электр беруді орнату кешенін, қоршаған ортаға нашар бейімделуді, қауіпсіздік қауіптерін және басқа да ауыртпалықтарды шешуге, жаһандық тұтынушыларды тұрақты және сенімді қуат беру шешімдерімен қамтамасыз етеді.

Жалпы кабель түрлері: YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVCSTA/.

Өнім құрылымы

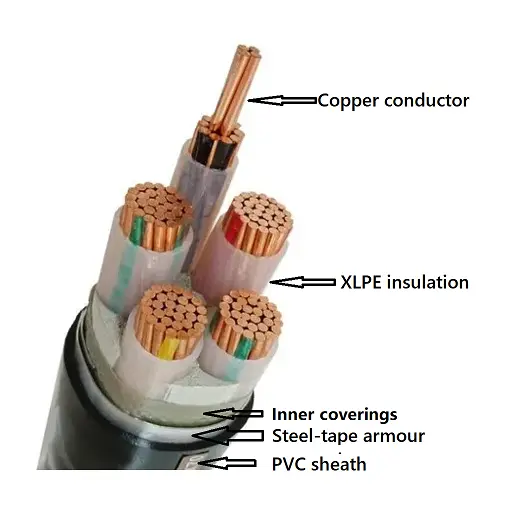

Xlpe Insulated Pvc Sheathed Sta Power Cable

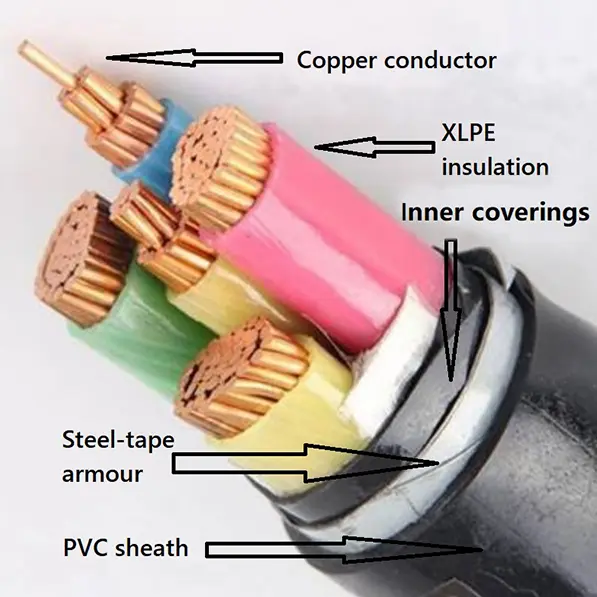

XLPE оқшауланған ПВХ қабықшасы бар STA қуат кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ орама таспасынан болат таспа броньынан және ПВХ қабығынан тұрады.

Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып

және GB/T 3956-2008, қима ауданы 6 мм-ден аспайтын², қатты дөңгелек

өткізгіш пайдаланылуы мүмкін, IEC 60228 және GB/T 3956-2008 бойынша 1-сынып.

Оқшаулау: Оқшаулау қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Негізгі түс: 1 негізгі: қызыл немесе сары немесе жасыл немесе көк немесе қара

2 ядро: қызыл, көк немесе қызыл, қара

3 ядро: сары, жасыл, қызыл немесе қызыл, сары, көк

4 ядро: сары, жасыл, қызыл, көк немесе қызыл, сары, көк, қара

5 ядро: сары, жасыл, қызыл, көк, қара немесе қызыл, сары, көк, қара, жасыл

5 кодан жоғары: қара саны бар ақ өзектер немесе түрлі түсті таспа

Ішкі жабындар: Ішкі жабындар экструдталған немесе төселген болуы мүмкін. Материалдар кабельдің жұмыс температурасына сәйкес және оқшаулағыш материалмен үйлесімді болуы керек.

Болат таспалы бронь: көп ядролы кабельдерде құрыш қос болат таспаға сәйкес келетін ішкі жабынға қолданылуы керек. A.c. пайдалануға арналған бір ядролы кабельдер. жүйелер магнитті емес болат таспадан тұруы керек.

Сыртқы қабық: Қабық қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Жалынға төзімді кабель: жалынға төзімді ПВХ сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.

Өртке төзімді кабель: өткізгіштің айналасына екі қабат слюда таспасы оралуы керек.

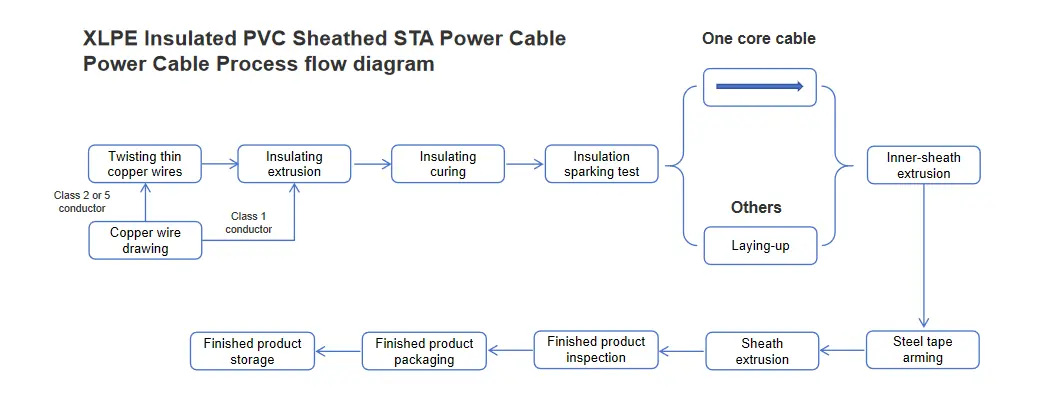

Процесс ағынының диаграммасы

Xlpe Insulated Pvc Sheathed Sta Power Cable

Өнімді қолдану

Айқаспалы полиэтиленді оқшауланған ПВХ қапталған болат таспа брондалған электр кабелі, өйткені бұл болат лентадан қорғанысы бар кабель, тарату желісіне немесе электр энергиясын беру үшін өнеркәсіптік жабдыққа жарамды. Оны тікелей жер астында көмуге болады, кабельдік траншеяға немесе көпірге орнатуға болады, кабель белгілі бір қысымға төтеп бере алады, бірақ кернеуге төтеп бере алмайды.

Өнімді орнату шарттары:

Кабельді орнатудың қоршаған орта температурасы ПВХ изоляциясы немесе ПВХ қабығы немесе галогенсіз жалынға төзімді қабықшасы бар кабельдер үшін орнату кезінде қоршаған орта температурасы 0℃ төмен болмауы керек.

Кабельді орнату үшін ең аз иілу радиусы

жоба	бір ядролы кабель		көп ядролы кабель
жоба	қарусыз	брондалған	қарусыз	брондалған
Орнату кезінде кабельдің ең аз иілу радиусы	20D	15D	15D	12D
Қосылу қораптары мен ұштарының жанында кабельдердің ең аз иілу радиусы	15D	12D	12D	10D
Ескертпе: D - кабельдің сыртқы диаметрі

Өнімділік параметрі

Номиналды кернеу: 0,6/1 кВ

Сынақ кернеуі: 3,5 кВ 5 минут бойы бұзылған жоқ

Жұмыс температурасы: -0ºC - +90 ºC

Қысқа тұйықталу температурасы: +250 ºC

Ампердегі ток өткізу қабілеті (A)

Номиналды кернеу 0,6/1кВ XLPE оқшаулағыш қуат кабелі
Ампердегі ток өткізу қабілеті（A）
Қоршаған орта температурасы: ауада: 40℃, жерде: 25℃
Өткізгіштің температурасы: 90℃
Топырақтың жылу кедергі коэффициенті: 1,0k·m/W
Түр	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Өзек саны	Бір ядро				Көп ядролар
Көлденең қима ауданы, мм²	Ауада		Жерде		Ауада		Жерде
Көлденең қима ауданы, мм²	Cu	Әл	Cu	Әл	Cu	Әл	Cu	Әл
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Ескертпе: Бір ядролы кабельдердің құрышы магнитті емес материалдардан жасалған.
