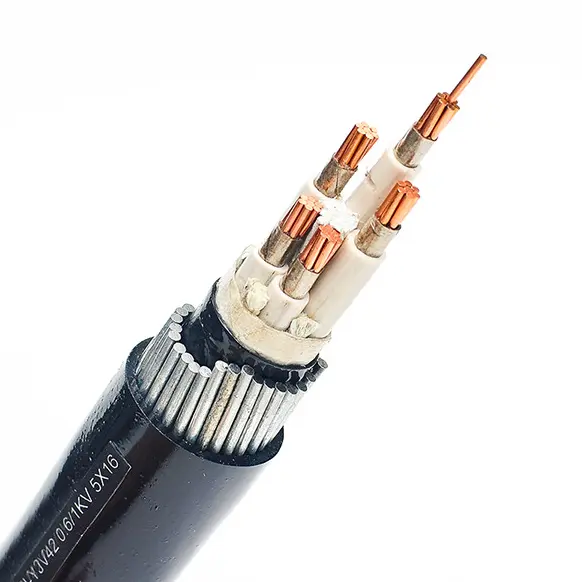

XLPE оқшауланған ПВХ қапталған SWA қуат кабелі

XLPE оқшауланған ПВХ қапталған SWA қуат кабелінің кәсіби өндірушісі ретінде Beida Group отыз жылдан астам тәжірибесі бар. Бұл кабельді көлденең немесе тігінен төсеуге болады және белгілі бір қысымдар мен кернеулерге төтеп бере алады. Бұл негізінен төмен вольтты электр қуатын беру үшін көп қабатты құрылыс кабельдерін, үлкен тамшылары бар таулы аймақтарды және т.б. тік орнату үшін қолданылады.

Сұрау жіберу

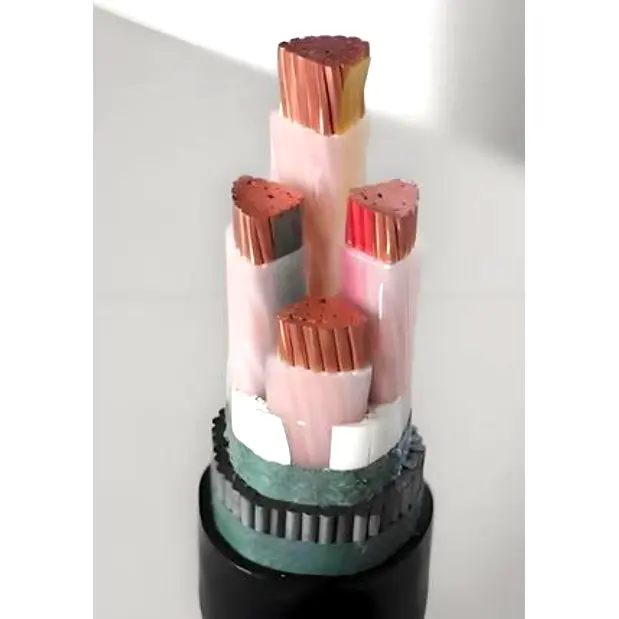

Өнім Сипаттамасы

XLPE оқшауланған ПВХ қабықшасы бар SWA қуат кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ орама таспасынан болат құрыштан және ПВХ қабығынан тұрады.

Жалпы кабель түрлері: YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/SXLPE/PVC.

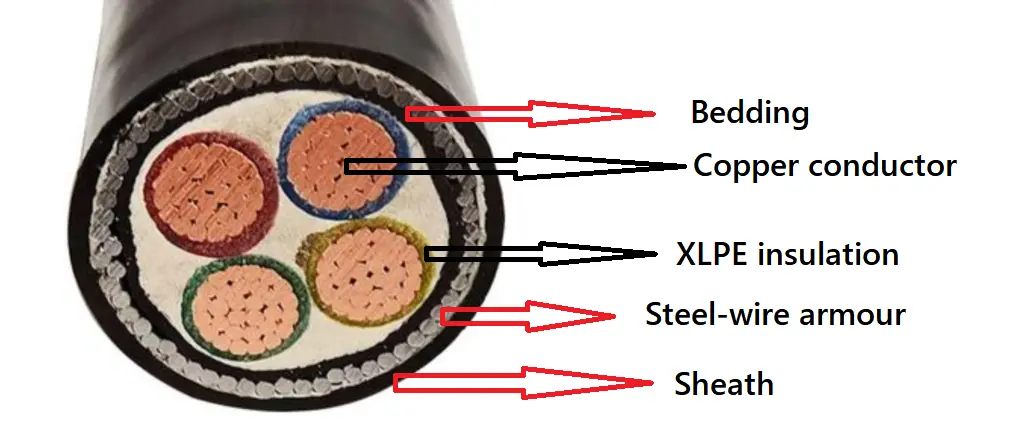

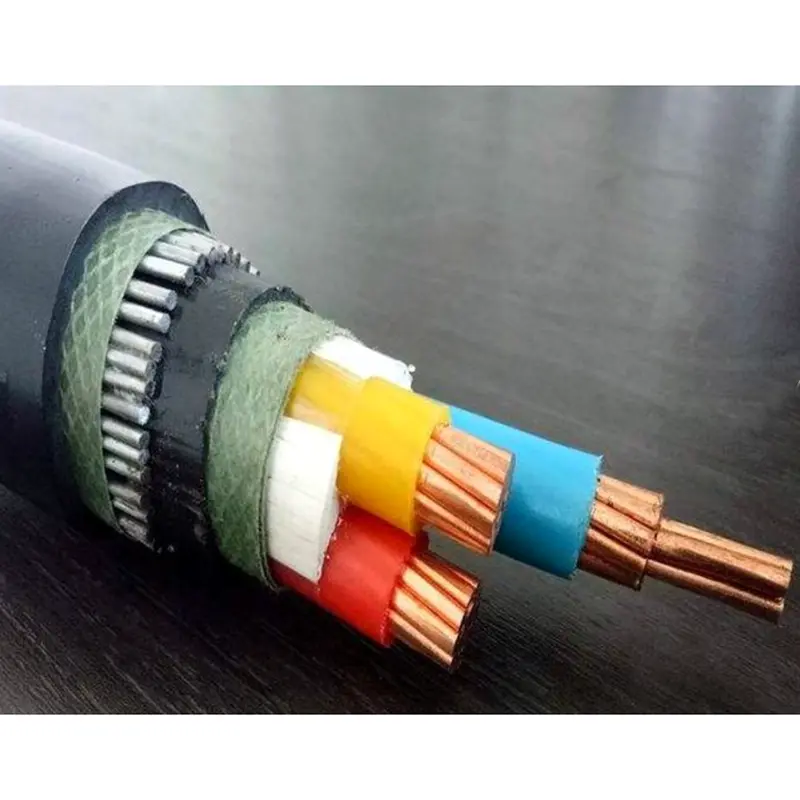

Өнім құрылымы

Xlpe Insulated Pvc Sheathed Swa Power Cable

Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып

және GB/T 3956-2008, қима ауданы 6 мм-ден аспайтын², қатты дөңгелек

өткізгіш пайдаланылуы мүмкін, IEC 60228 және GB/T 3956-2008 бойынша 1-сынып.

Оқшаулау: Оқшаулау қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Негізгі түс: 1 негізгі: қызыл немесе сары немесе жасыл немесе көк немесе қара

2 ядро: қызыл, көк немесе қызыл, қара

3 ядро: сары, жасыл, қызыл немесе қызыл, сары, көк

4 ядро: сары, жасыл, қызыл, көк немесе қызыл, сары, көк, қара

5 ядро: сары, жасыл, қызыл, көк, қара немесе қызыл, сары, көк, қара, жасыл

5 кодан жоғары: қара саны бар ақ өзектер немесе түрлі түсті таспа

Ішкі жабындар: Ішкі жабындар экструдталған немесе төселген болуы мүмкін. Материалдар кабельдің жұмыс температурасына сәйкес және оқшаулағыш материалмен үйлесімді болуы керек.

Болат сымдар құрышы: көп ядролы кабельдерде құрыш болат сымдарға сәйкес келетін ішкі жабынға қолданылуы керек. A.c. пайдалануға арналған бір ядролы кабельдер. жүйелер магнитті емес болат сымдардан тұруы керек.

Сыртқы қабық: Қабық қалыңдығы, материал қасиеті IEC 60502 және GB/T 12706 сәйкес болуы керек.

Жалынға төзімді кабель: жалынға төзімді ПВХ сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.

Өртке төзімді кабель: өткізгіштің айналасына екі қабат слюда таспасы оралуы керек.

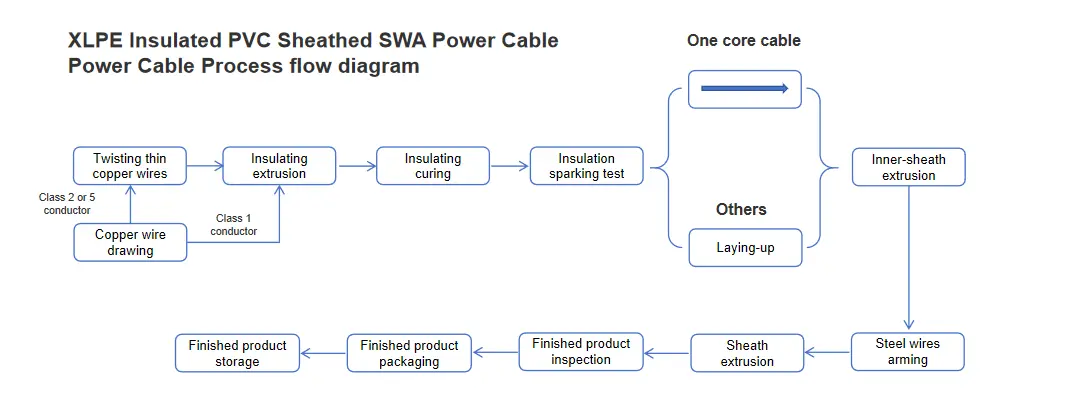

Процесс ағынының диаграммасы

Xlpe Insulated Pvc Sheathed Swa Power Cable

Өнімділік параметрі

Номиналды кернеу: 0,6/1 кВ

Сынақ кернеуі: 3,5 кВ 5 минут бойы бұзылған жоқ

Жұмыс температурасы: -5º C пен +90 ºC

Қысқа тұйықталу температурасы: +250 ºC

Ең аз иілу Иілу радиусы: 15* OD;

Ең аз статикалық иілу радиусы: 10* OD;

Кабельдік сынақ:

1. Өткізгіштің тұрақты ток кедергісі сынағы: 20ºC өткізгіштің тұрақты ток кедергісі GB/T 3956-2008, IEC 60228 сәйкес болуы керек.

2. Айнымалы ток кернеуін сынау: 3,5кВ/5мин, бұзылу жоқ.

Үлгі сынағы:

1. Өткізгіш құрылымын тексеру: Ол GB/T 3956-2008, IEC 60228 техникалық талаптарына сәйкес болуы керек.

2. Оқшаулағыштың, төсемнің, болат таспа броньының және қабық құрылымының өлшемі GB/T 12706.1-2020, IEC 60502.1 талаптарына сәйкес болуы керек.

Термиялық ұзару сынағы:

Сынамаларды іріктеу және сынау процедуралары GB/T 2951.21-2008, IEC 60811-2-1, 9-тарау ережелеріне, ал нәтижелер GB/T 12706.1-2020, IEC 60502.1 ережелеріне сәйкес болуы керек.

Тест түрі:

Оқшаулау мен қаптаманың механикалық және физикалық өнімділік сынағы GB/T 12706.1-2020 және IEC 60502.1 талаптарына сәйкес болуы керек.

Электрлік өнімділік GB/T 12706.1-2020, IEC 60502.1 сәйкес болуы керек.

Жалғыз кабельді жану сынағы GB/T 19666-2019, IEC 60332 стандартына сәйкес болуы керек.

Кабельдің жинақталған отқа төзімді сынағы GB/T 19666-2019, IEC 60332 талаптарына сәйкес келеді.

Кабельдердің отқа төзімділік сынағы GB/T 19666-2019 және IEC 60331 талаптарына сәйкес болуы керек.

Ампердегі ток өткізу қабілеті (A)

Номиналды кернеу 0,6/1кВ XLPE оқшаулағыш қуат кабелі
Ампердегі ток өткізу қабілеті（A）
Қоршаған орта температурасы: ауада: 40℃, жерде: 25℃
Өткізгіштің температурасы: 90℃
Топырақтың жылу кедергі коэффициенті: 1,0k·m/W
Түр	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Өзек саны	Бір ядро				Көп ядролар
Көлденең қима ауданы, мм²	Ауада		Жерде		Ауада		Жерде
Көлденең қима ауданы, мм²	Cu	Әл	Cu	Әл	Cu	Әл	Cu	Әл
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Ескертпе: Бір ядролы кабельдердің құрышы магнитті емес материалдардан жасалған.
