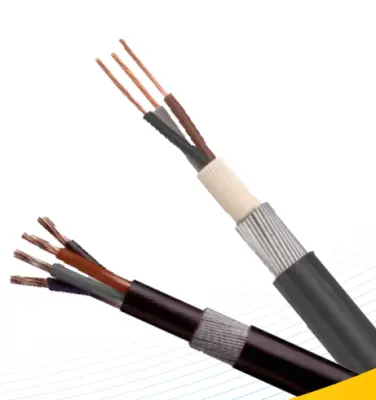

BS 6346 қуат кабелі

Tianjin Beida - Қытайдағы BS 6346 қуат кабелін өндіруші және жеткізуші. Мұндай кабельді төмен вольтты жүйелерде қуат беру және басқару желілері үшін пайдалануға болады. Кабель оқшауланған және ПВХ қапталған және болат сым броньмен қорғалған. Кабель кернеу мен қысымға төтеп бере алады. Оны ғимараттардың ішіне орнатуға немесе тікелей жер астына көмуге болады.

Сұрау жіберу

Өнім Сипаттамасы

Кәсіби өндіруші ретінде Beida компаниясының BS 6346 қуат кабелі кабельдің ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін сыртқы кернеу мен қысымға тиімді қарсы тұра алатын болат сым құрыш конструкциясы бар жетілдірілген ПВХ оқшаулау және қабық материалдарын қабылдайды. BS 6346 қуат кабельдері ғимараттар ішінде орнатылған немесе тікелей жер астында көмілген болсын, қауіпсіздік пен тұрақтылықтың жоғары деңгейін ұсынады. Оның мыс өткізгіші, ПВХ жастығы және болат сым құрыш конструкциясы кабельге күрделі ортада физикалық қысымға төтеп беруге, қуат жүйелерінің қалыпты жұмысын қамтамасыз етуге және дәстүрлі қуат кабельдерінің қатал ортада оңай зақымдалуын шешуге мүмкіндік береді.

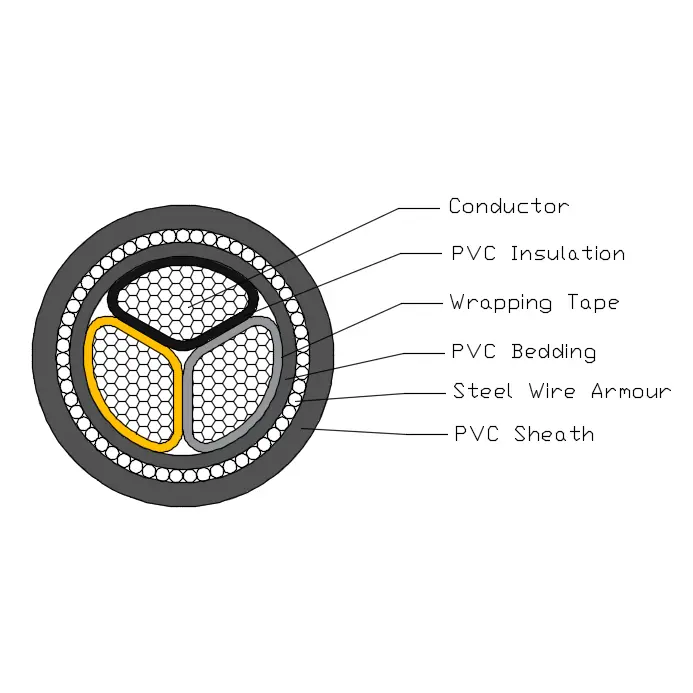

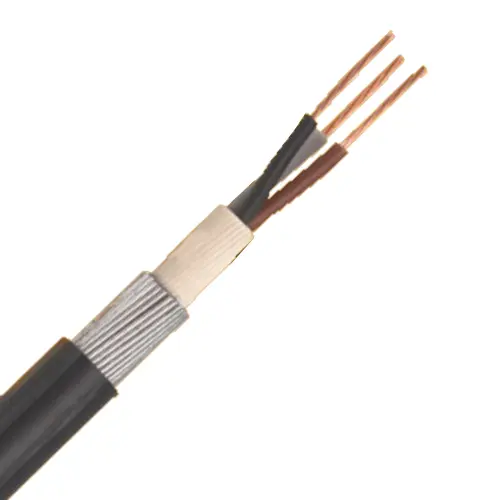

Өнім құрылымы

Bs 6346 Power Cable

BS 6346 қуат кабелі T1R мыс өткізгішінен, ПВХ оқшаулағышынан, ПВХ төсек-орындарынан, болаттан жасалған құрыштардан және ПВХ қаптамасынан тұрады.

Өткізгіш: қатты мыс немесе алюминий өткізгіш, дөңгелек немесе пішінді, BS EN 60228 стандартына сәйкес 2-сынып.

Оқшаулау: BS 7655-1.3 бойынша ПВХ түрі GP8

Негізгі түс: 1 өзек: қызыл немесе көк

2 өзек: туылған, көк

3 ядро: бор, қара, сұр

4 ядро: көк, бор, қара, сұр

5 ядро: жасыл/сары, көк, бор, қара, сұр

5 кодан жоғары: қара саны бар ақ өзектер

Төсек жабдықтары: төсеніш кабельдің жұмыс температурасына сәйкес келетін экструдталған LSOH полимерлі материалы болуы керек.

Болат сымдар құрышы: бір ядролы кабель: алюминий сымды бронь

Көп ядролы кабель: болат сым бронь

Сыртқы қабық: қабық BS 7655 стандартында көрсетілген TM1 типті ПВХ материалы экструдталған болуы керек.

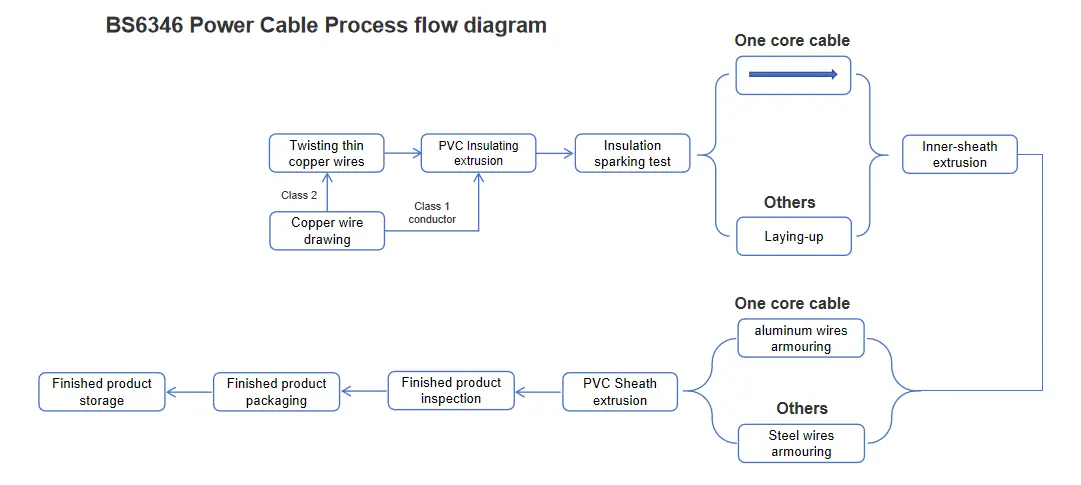

Процесс ағынының диаграммасы

Bs 6346 Power Cable

Өнімділік параметрі

Номиналды кернеу: 600/1000кВ

Сынақ кернеуі: 3,5 кВ 5 минут бойы бұзылған жоқ

Жұмыс температурасы: 0º C - +60 ºC

Қысқа тұйықталу температурасы: +160 ºC

Ең аз иілу радиусы: 12* OD;

Жалынға төзімді: BS EN 60332-1-2

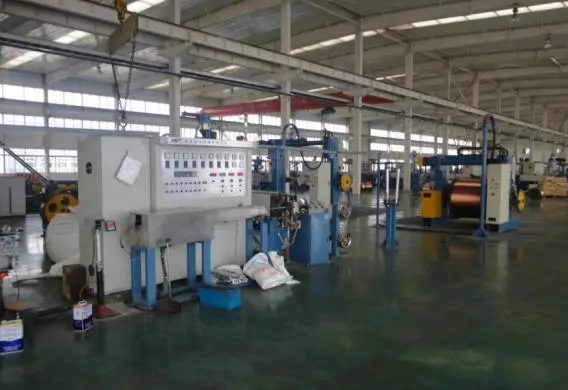

өндірістік-тексеру жабдықтары

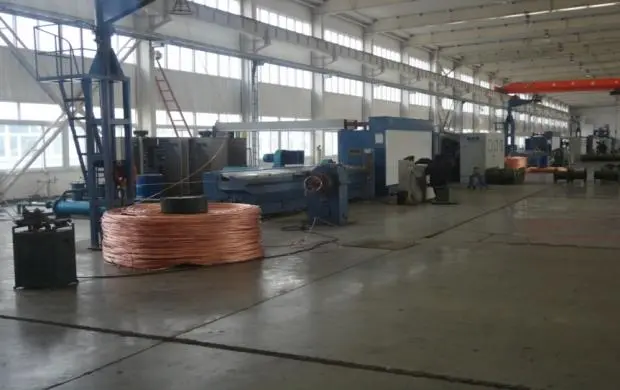

сызу машинасы

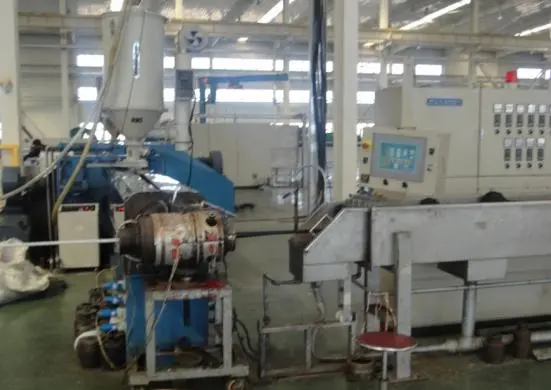

оқшаулағыш экструдер

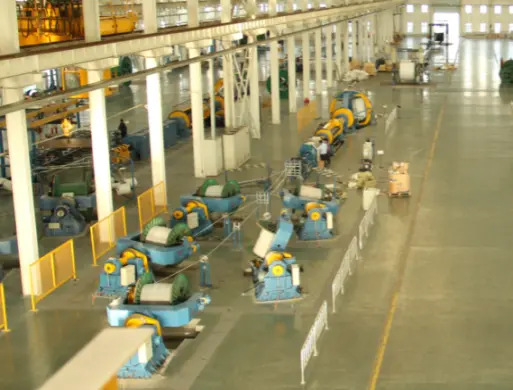

кабель құрастырғыш

қабық экструдер

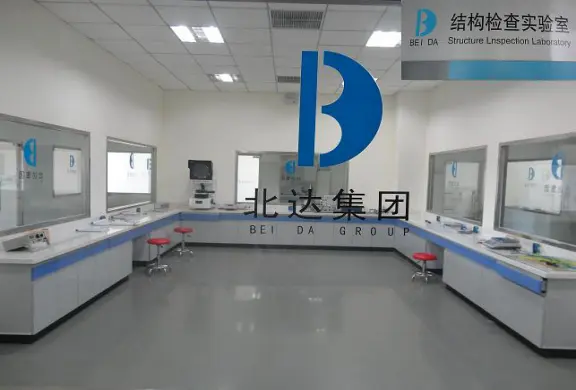

құрылымдық және электрлік өнімділік зертханасы

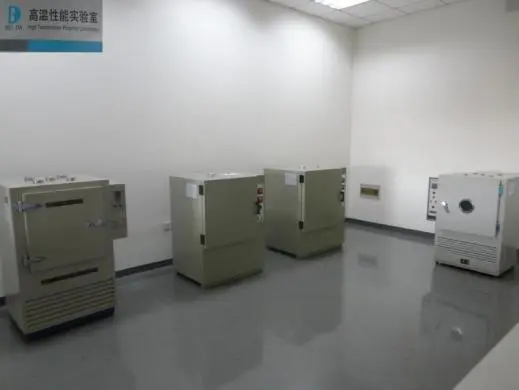

жылыту қартаю камерасы

Ампердегі ток өткізу қабілеті (A)

Номиналды кернеу 0,6/1кВ ПВХ оқшаулағыш қуат кабелі ток өткізу қабілеті ампермен（A）Қоршаған ортаның температурасы: ауада: 40℃＃，жерде: 25℃ Өткізгіштің температурасы: 70℃ Топырақтың жылу кедергісінің коэффициенті: 1,0к·м/Вт
Номиналды кернеу 0,6/1кВ ПВХ оқшаулағыш қуат кабелі ток өткізу қабілеті ампермен（A）Қоршаған ортаның температурасы: ауада: 40℃＃，жерде: 25℃ Өткізгіштің температурасы: 70℃ Топырақтың жылу кедергісінің коэффициенті: 1,0к·м/Вт
Түр	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Өзек саны	Бір ядро				Көп ядролар
Көлденең қима ауданы, мм²	Ауада		Жерде		Ауада		Жерде
Көлденең қима ауданы, мм²	Cu	Әл	Cu	Әл	Cu	Әл	Cu	Әл
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Ескертпе: Бір ядролы кабельдердің құрышы магнитті емес материалдардан жасалған.
