BS 5467 қуат кабелі

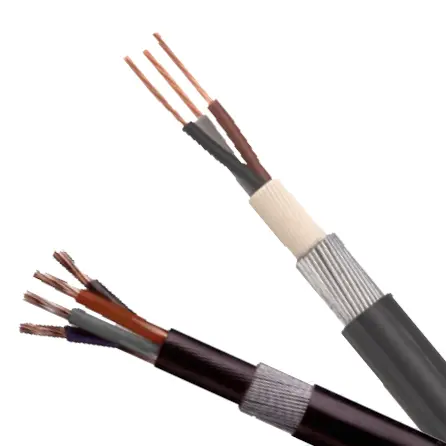

Тяньцзинь Бейда зауытынан BS 5467 қуат кабелін сатып алыңыз, біз зауыттың тікелей бағасын ұсына аламыз. Кабельдің бұл түрі британдық стандарттарға сәйкес келеді және оны электрмен жабдықтау және басқару желілері үшін пайдалануға болады. Ол болат сым броньмен қорғалған және белгілі бір созылу және қысу күштеріне төтеп бере алады. Оны ғимараттардың ішінде пайдалануға немесе тікелей жер астына көмуге болады.

Сұрау жіберу

Өнім Сипаттамасы

Бұл BS 5467 стандартты қуат кабелі жақсы жобаланған және толық жұмыс істейді, қуат көзіне де, басқару желілеріне де жарамды, әртүрлі өнеркәсіптік және азаматтық қолданбалар үшін тұрақты және сенімді қуат беру шешімін қамтамасыз етеді. Оның бірегей болат сым құрышы басты назар аударады. Бұл дизайн кабельдің механикалық беріктігін арттырып, оның созылу және қысу күштеріне төтеп беруге және сыртқы физикалық зақымға тиімді қарсы тұруға мүмкіндік беріп қана қоймайды, сонымен қатар оның беріктігі мен қызмет ету мерзімін айтарлықтай жақсартады, тіпті қатал ортада да тұрақты жұмысын сақтайды.

Тяньцзинь Бейданың BS 5467 қуат кабелі де қоршаған ортаға тамаша бейімделу қабілетімен мақтана алады. Көпқабатты үйлердегі ішкі сымдар немесе күрделі жерасты жобалары үшін болсын, бұл кабель барлығын оңай шешеді. Ғимараттардың ішінде ол әр түрлі декор стильдеріне біркелкі біріктіріліп, эстетика мен практикалық мүмкіндіктерді ұсынады; жер астына көмілген кезде оның жоғары коррозияға және суға төзімділігі кабельдің ұзақ мерзімді көму кезінде қоршаған орта факторларының әсеріне ұшырамауын қамтамасыз етеді, үздіксіз және тұрақты электр энергиясын беруді қамтамасыз етеді.

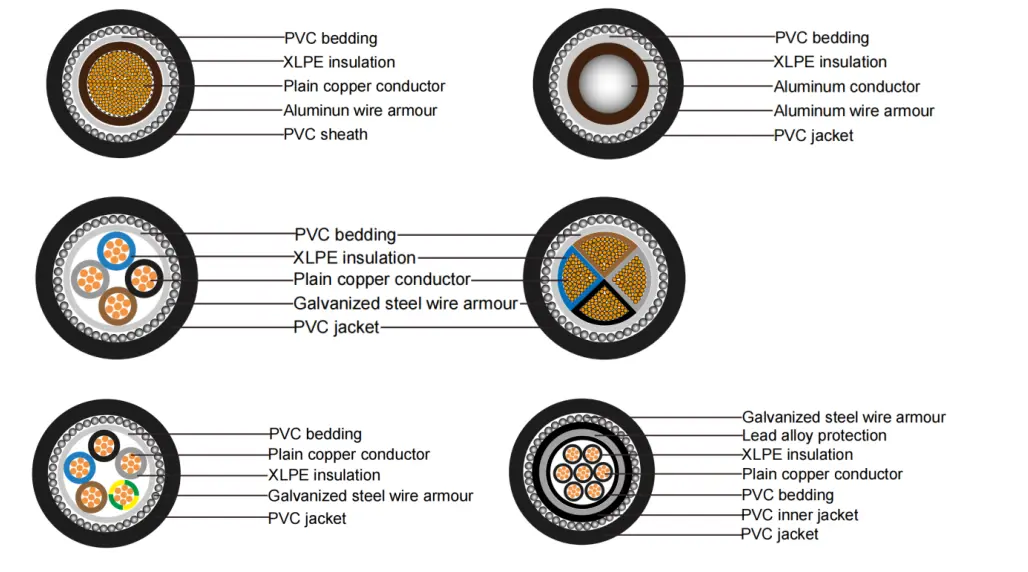

Өнім құрылымы

Bs 5467 Power Cable

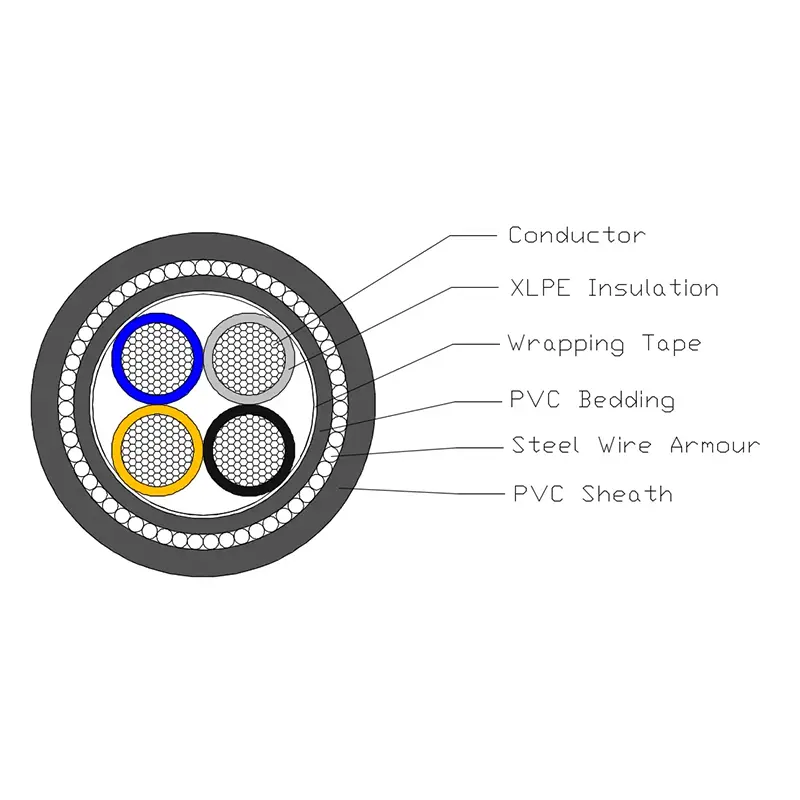

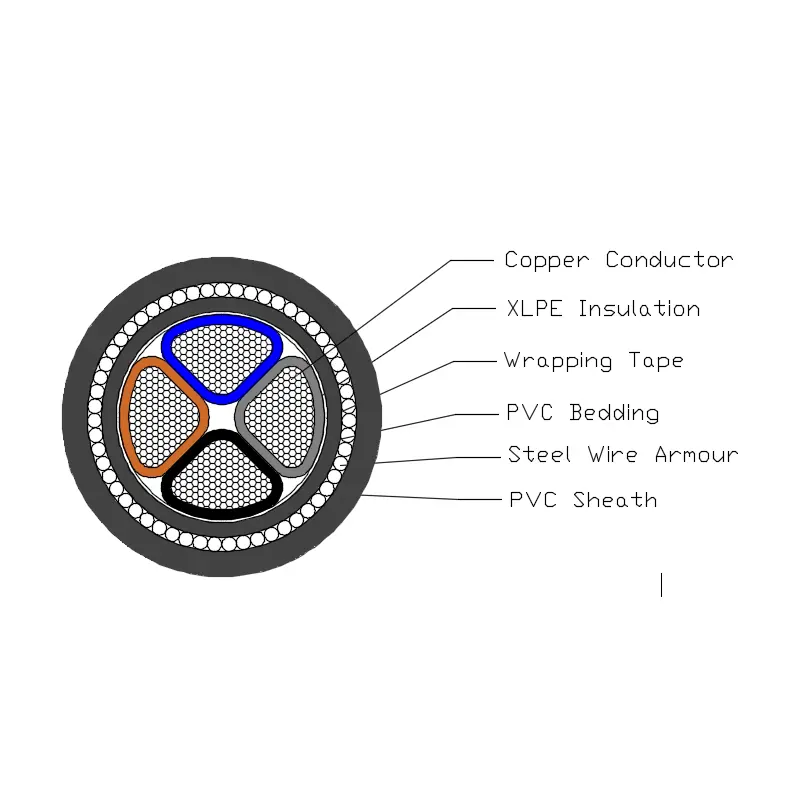

XLPE оқшауланған ПВХ қабықшасы бар SWA қуат кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ төсек-орындарынан, болат құрыштардан және ПВХ қаптамасынан тұрады.

Өткізгіш: қатты мыс немесе алюминий өткізгіш, дөңгелек немесе пішінді, BS EN 60228 стандартына сәйкес 2-сынып.

Оқшаулау: BS 7655-1.3 бойынша XLPE түрі GP8

Негізгі түс: 1 өзек: қызыл немесе көк

2 өзек: туылған, көк

3 ядро: бор, қара, сұр

4 ядро: көк, бор, қара, сұр

5 ядро: жасыл/сары, көк, бор, қара, сұр

5 кодан жоғары: қара саны бар ақ өзектер

Төсек жабдықтары: төсеніш кабельдің жұмыс температурасына сәйкес келетін экструдталған полимерлі материал болуы керек.

Болат сымдар құрышы: бір ядролы кабель: алюминий сымды бронь

Көп ядролы кабель: болат сым бронь

Сыртқы қабық: қабық BS 7655-4.2 стандартында көрсетілген 9 типке сәйкес экструдталған ПВХ материалы болуы керек.

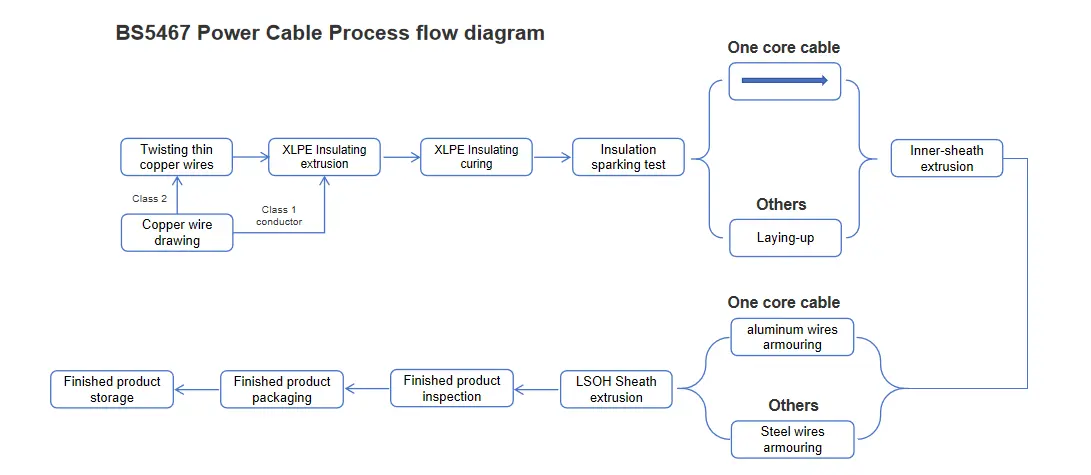

Процесс ағынының диаграммасы

Bs 5467 Power Cable

Өнімділік параметрі

BS 5467 қуат кабелі нақты анықталған электрлік және физикалық өнімділік параметрлеріне ие. Оның номиналды кернеуі екі деңгейде орнатылған: 600кВ және 1000кВ, әртүрлі сценарийлердегі кернеу талаптарын қанағаттандырады. Электр қауіпсіздігін сынау кезінде өнім 3,5 кВ сынақ кернеуіне 5 минут бойы еш бұзылусыз төтеп берді, бұл оның электр оқшаулау көрсеткіштерінің сенімділігін толық көрсетті. Температураның бейімделуіне келетін болсақ, бұл өнімнің жұмыс температурасының кең диапазоны бар және 0℃ мен +90℃ аралығындағы ортада тұрақты жұмыс істей алады. Сонымен бірге оның қысқа тұйықталу температурасы +250℃ жетуі мүмкін, бұл жоғары температураға тамаша төзімділік көрсетеді. Сонымен қатар, бұл өнімнің ең төменгі иілу радиусы сыртқы диаметрінен 12 есе болатын керемет икемділік бар, бұл әртүрлі күрделі орталарда орнатуды және сымдарды орнатуды жеңілдетеді. Жалынға төзімділік тұрғысынан бұл өнім BS EN 60332-1-2 отқа төзімділік рейтингілік стандартына сәйкес келеді, бұл өрт қаупін тиімді төмендетеді.

Кабельдік сынақ

Кәдімгі кабель сынақтары

Өткізгіш тұрақты ток кедергісін сынау: 20ºC температурада өткізгіш тұрақты ток кедергісін сынау. Өлшенген өткізгіш тұрақты ток кедергісі BS EN 60228 стандартының 2-бөлімінің тиісті талаптарына қатаң сәйкес келуі керек.

Электр кабелінің кернеуін тексеру: кабельге 5 минут бойы 3500 В кернеуін беріңіз. Бұл процесс кезінде кабельдің бұзылуы болмауы керек.

Үлгі алу сынақтары

Өткізгіш құрылымын тексеру: Өткізгіш құрылымы BS EN 60228 стандартында көрсетілген техникалық талаптарға толығымен сәйкес келуі керек.

Өлшемді тексеру: Кабельдің оқшаулауының, ішкі төсемінің, сым броньының және қабықшасының өлшемдері барлығы BS 5467 3-кестесіндегі нақты талаптарға сәйкес келуі керек.

Жалғыз кабельді жағу сынағы: Жалғыз кабельді жағу сынағының нәтижелері BS EN 60332-1-2 талаптарына сәйкес болуы керек.

Түр сынағы

Оқшаулау өнімділігі: Кабельдің оқшаулау өнімділігі BS 7655-1-3 стандартында көрсетілген талаптарға сай болуы керек.

Ішкі лайнердің өнімділігі: Ішкі лайнердің өнімділігі BS 5467 9.2-тармағының тиісті талаптарына сәйкес болуы керек.

Қабық өнімділігі: Қабықтың өнімділігі BS 7655-4-2-де көрсетілген талаптарға сай болуы керек.

Үйлесімділік сынағы: Үйлесімділік сынағының нәтижелері BS 5467 С қосымшасының талаптарына сәйкес келуі керек.

Оқшаулаудың шөгуіне сынау: Оқшаулаудың шөгуіне сынау BS 5467 18.3 тармағының талаптарына сәйкес болуы керек, ал сынақ әдісі BS EN 60811-502 сәйкес орындалуы керек.

Қабықтың шөгуіне сынау: Қабықтың шөгуіне сынау BS 5467 18.6 тармағының талаптарына сәйкес болуы керек.

Қабықтың жыртылуына төзімділік сынағы: қабықтың жыртылуына төзімділік сынағы BS 5467 D қосымшасының талаптарына сәйкес келуі керек.

Құрылым өлшемі

Өткізгіш пен сауыттың максималды кедергісі
Бір ядролы кабель үшін 20 ℃
Түр	Максималды қарсылық 20 ℃
Өткізгіштің номиналды көлденең қимасының ауданы	Дирижер		Алюминий сым бронь
Өткізгіштің номиналды көлденең қимасының ауданы	Мыс	Алюминий	Жіпті мыс өткізгіші бар кабельдер	Алюминий өткізгіші бар кабельдер
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Өткізгіш пен сауыттың максималды кедергісі
20 ℃ температурада 2-ден 5-ке дейінгі кабель үшін
Түр	Максималды қарсылық 20 ℃
Өткізгіштің номиналды көлденең қимасының ауданы	Дирижер		Болат сым бронь
	Мыс	Алюминий	Жіпті мыс өткізгіші бар кабельдер
	Мыс	Алюминий	2 ядро	3 ядро	4 ядро	5 ядро
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Ампердегі ток өткізу қабілеті (A)

Номиналды кернеу 0,6/1кВ XLPE оқшаулағыш қуат кабелі
Ампердегі ток өткізу қабілеті（A）
Қоршаған орта температурасы: ауада: 40℃, жерде: 25℃
Өткізгіштің температурасы: 90℃
Топырақтың жылу кедергі коэффициенті: 1,0k·m/W
Түр	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Өзек саны	Бір ядро				Көп ядролар
Көлденең қима ауданы, мм²	Ауада		Жерде		Ауада		Жерде
Көлденең қима ауданы, мм²	Cu	Әл	Cu	Әл	Cu	Әл	Cu	Әл
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Ескертпе: Бір ядролы кабельдердің құрышы магнитті емес материалдардан жасалған.
