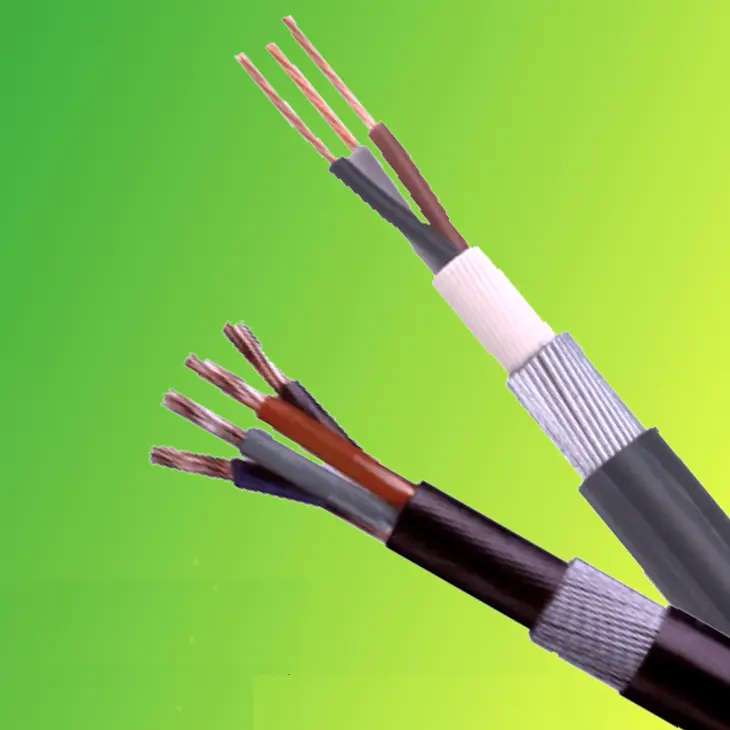

BS 6724 қуат кабелі

BS 6724 қуат кабелінің зауыттық бағасын алу үшін сіз Beida компаниясын жеткізуші ретінде таңдай аласыз. Кабельдің бұл түрі британдық стандарттарға сәйкес келеді және оны электрмен жабдықтау және басқару желілері үшін пайдалануға болады. Кабель галогенсіз, түтін шығармайтын қабықпен қорғалған. Өрт болған жағдайда бұл кабель өте аз түтін шығарады, ал түтін улы емес. Ол тығыз қоныстанған жерлерде пайдалануға жарамды және ғимараттардың ішіне орнатуға немесе тікелей жер астына көмуге болады.

Сұрау жіберу

Өнім Сипаттамасы

Beida - Қытайдағы кабельдер мен сымдардың кәсіби жеткізушісі. Өнім құрылымына келетін болсақ, біздің BS 6724 қуат кабелі көп қабатты қорғаныс жүйесін құрайтын мырышталған болат сым құрыш қабатымен біріктірілген айқаспалы полиэтиленді (XLPE) оқшаулауды және галогенсіз, аз түтін шығаратын полиолефинді қабықты пайдаланады. Галогенсіз, аз түтін шығаратын қаптаманың маңызды қауіпсіздік артықшылықтары бар; отқа ұшыраған кезде ол түтіннің өте аз мөлшерін шығарып, қоршаған жарықтың өтуіне түтіннің әсерін азайтып, эвакуацияның көрінуін қамтамасыз етіп қана қоймайды, сонымен қатар улы емес және коррозияға ұшырамайтын түтін шығарады, қайталама жарақаттарды болдырмайды және халық тығыз орналасқан аумақтардың қауіпсіздік қажеттіліктерін толығымен қанағаттандырады.

Кабельдер бір ядродан 48 ядроға дейін әртүрлі сипаттамаларда қол жетімді. Өткізгіштер жоғары сапалы күйдірілген мыстан жасалған, тамаша өткізгіштік береді. Оқшаулау қабаты жоғары оқшаулау беріктігімен мақтана алады және қауіпсіз жұмысты қамтамасыз ету үшін кернеуге төзімділік сынағынан өтті. Өнеркәсіптік зауыттардағы электр қуатын беру, көп қабатты үйлердегі сымдар немесе жер асты құбырларында электр қуатын бөлу үшін болсын, Tianjin Beida BS 5467 қуат кабельдері кәсіби сапамен электр энергиясын тасымалдау үшін берік қауіпсіздік тосқауылын құра отырып, сенімді шешімдерді ұсынады.

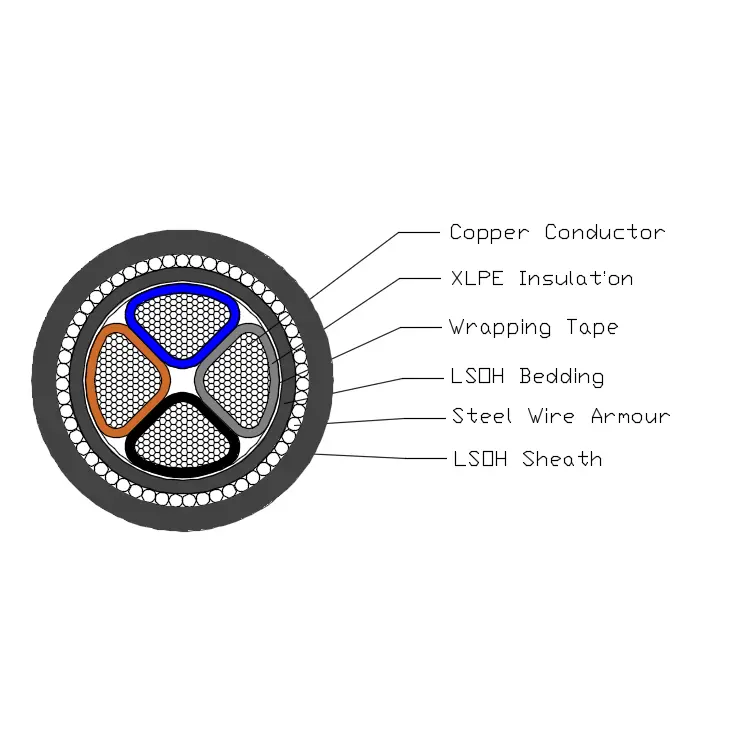

Өнім құрылымы

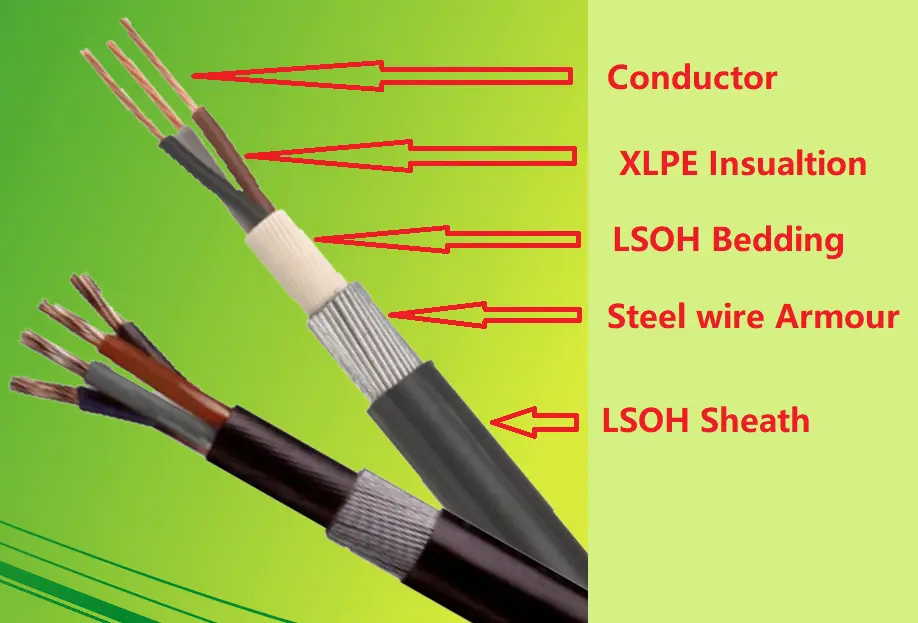

BS 6724 қуат кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ төсемінен, болат құрыштардан және LSOH қабығынан тұрады.

Өткізгіш: қатты мыс немесе алюминий өткізгіш, дөңгелек немесе пішінді, BS EN 60228 стандартына сәйкес 2-сынып.

Оқшаулау: BS 7655-1.3 бойынша XLPE түрі GP8

Негізгі түс: 1 өзек: қызыл немесе көк

2 өзек: туылған, көк

3 ядро: бор, қара, сұр

4 ядро: көк, бор, қара, сұр

5 ядро: жасыл/сары, көк, бор, қара, сұр

5 кодан жоғары: қара саны бар ақ өзектер

Төсек жабдықтары: төсеніш кабельдің жұмыс температурасына сәйкес келетін экструдталған LSOH полимерлі материалы болуы керек.

Болат сымдар құрышы: бір ядролы кабель: алюминий сымды бронь

Көп ядролы кабель: болат сым бронь

Сыртқы қабық: қабық BS 7655-6.1 стандартында көрсетілген экструдталған LSOH материалы болуы керек.

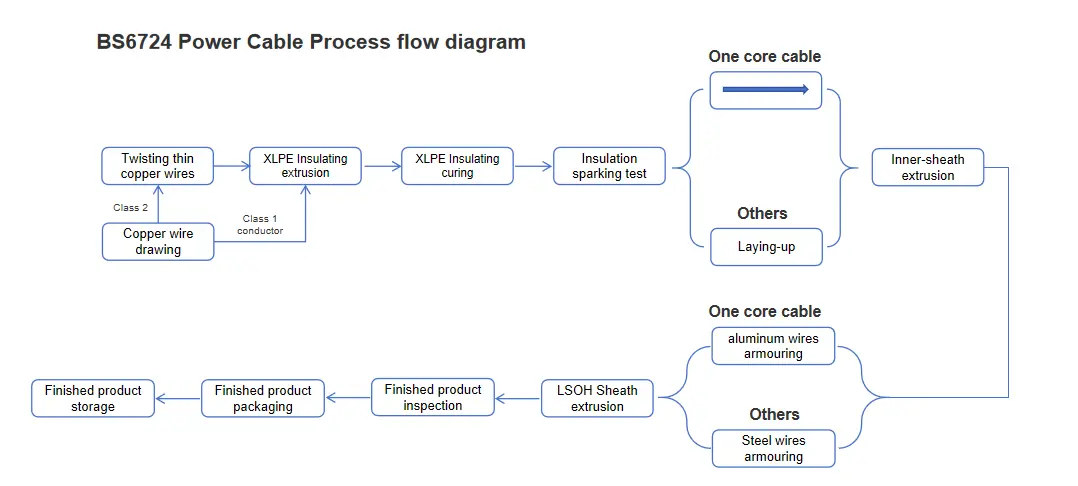

Процесс ағынының диаграммасы

Өнімділік параметрі

BS 6724 қуат кабелінің номиналды кернеуі 600/1000 кВ, көліктердің жоғары вольтты жұмыс талаптарын оңай жеңілдетеді. Ол 3,5 кВ кернеуі бар 5 минуттық қатаң стресс сынағына ешқандай бұзылусыз төтеп берді, тұрақты және сенімді оқшаулау өнімділігін көрсетті.

Өнімнің жұмыс температурасының кең диапазоны бар, 0℃-ден +90℃ дейін. Тіпті экстремалды жоғары температура орталарында ол қысқа тұйықталу жағдайында +250℃ дейінгі температураға төтеп бере алады, бұл оны әртүрлі VGA қолданбалары үшін қолайлы етеді.

Ол өте икемді, ең аз иілу радиусы сыртқы диаметрінен 12 есе артық, орнату кеңістігіне қарамастан икемді және оңай сымдарды орнатуға мүмкіндік береді. Сонымен қатар, оның жарық шығару деңгейі BS EN 60332-1-2 стандарттарына сәйкес келеді, оның галогенсіз өнімділігі IEC 60754 және EN 50267 сертификаттарымен және түтіннің тығыздығы IEC 61034 және EN 50268 талаптарына сәйкес келеді, бұл оның қауіпсіздігі мен қоршаған ортаға зиянсыздығын арттырады.

Құрылым өлшемі

Өткізгіш пен сауыттың максималды кедергісі
Бір ядролы кабель үшін 20 ℃
Түр	Максималды қарсылық 20 ℃
Өткізгіштің номиналды көлденең қимасының ауданы	Дирижер		Алюминий сым бронь
Өткізгіштің номиналды көлденең қимасының ауданы	Мыс	Алюминий	Жіпті мыс өткізгіші бар кабельдер	Алюминий өткізгіші бар кабельдер
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Өткізгіш пен сауыттың максималды кедергісі
20 ℃ температурада 2-ден 5-ке дейінгі кабель үшін
Түр	Максималды қарсылық 20 ℃
Өткізгіштің номиналды көлденең қимасының ауданы	Дирижер		Болат сым бронь
	Мыс	Алюминий	Жіпті мыс өткізгіші бар кабельдер
	Мыс	Алюминий	2 ядро	3 ядро	4 ядро	5 ядро
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Ампердегі ток өткізу қабілеті (A)

Номиналды кернеу 0,6/1кВ XLPE оқшаулағыш қуат кабелі
Ампердегі ток өткізу қабілеті（A）
Қоршаған орта температурасы: ауада: 40℃, жерде: 25℃
Өткізгіштің температурасы: 90℃
Топырақтың жылу кедергі коэффициенті: 1,0k·m/W
Түр	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Өзек саны	Бір ядро				Көп ядролар
Көлденең қима ауданы, мм²	Ауада		Жерде		Ауада		Жерде
Көлденең қима ауданы, мм²	Cu	Әл	Cu	Әл	Cu	Әл	Cu	Әл
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Ескертпе: Бір ядролы кабельдердің құрышы магнитті емес материалдардан жасалған.
