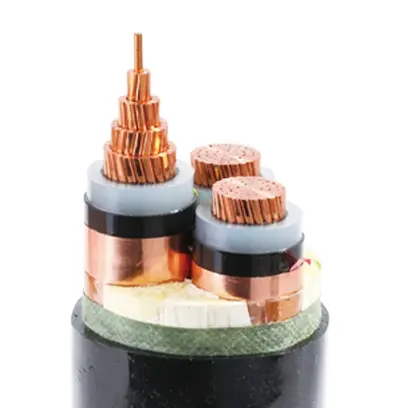

Tianjin Beida - Қытайдағы XLPE оқшауланған ПВХ қапталған брондалмаған MV кабель өндірушісі және жеткізушісі. Бұл кабельдер энергетикалық жүйелерде кеңінен қолданылады. Ол қалалық электр желілерінің, өнеркәсіптік және тау-кен кәсіпорындарының және көпқабатты үйлердің «энергетикалық артериясы» қызметін атқарады және 10,35 кВ жоғары вольтты электр энергиясын қосалқы станциялардан әртүрлі қуат терминалдарына бере алады.
1. Кернеу деңгейіне сәйкес таңдаңыз, жиі қолданылатын кабель деңгейі 3,6/6 кВ， 6/10 кВ， 8,7/15 кВ， 12/20 кВ， 18/30 кВ； 26/35 кВ
2. Жабдықтың қуатына немесе жіберілетін токқа сәйкес таңдаңыз, жабдықтың қуатына сәйкес жабдықты пайдалану қажет токты есептеңіз, содан кейін кабельдің қуаттылығы кестесіне сәйкес таңдаңыз. Сонымен қатар, кабельдің ұзындығын пайдаланып, кабельдің кернеуінің төмендеуін есептеу қажет, ал кернеудің төмендеуі 5% -дан аспауы керек.
|
Кабель түрі |
Құрылымдық ерекшеліктері |
Қолдану сценарийлері |
Табу көрінісі |
|
XLPE оқшауланған ПВХ қапталған брондалған MV кабелі |
Құрышсыз, жеңіл және икемді |
Ішкі, туннель, кабельдік траншея, құбыр төсеу |
Үлкен механикалық күштерге төтеп бере алмайды, тас аймағында тікелей көмілмеуі керек |
|
XLPE оқшауланған ПВХ қапталған STA MV кабелі |
болат таспаны брондау |
Тікелей жер астында көмілген және механикалық зақымдануға бейім, қысуға төзімділігі күшті аймақтар |
Жоғары түсуі бар тік төсеу үшін жарамсыз (сырғу оңай) |
|
XLPE оқшауланған ПВХ қапталған SWA MV кабелі |
Жұқа болат сым бронь, жоғары созылу беріктігі |
Жоғары құлау жағдайлары (мысалы, біліктер), миналар, су асты |
Жоғары құны, әдетте бұл модельсіз жерге төселген |
|
LSZH MV CALBES |
Галогенсіз, аз түтін, отқа төзімді |
Көп қабатты үйлер, метро, ауруханалар және өртке қарсы жоғары талаптары бар басқа да орындар |
- |

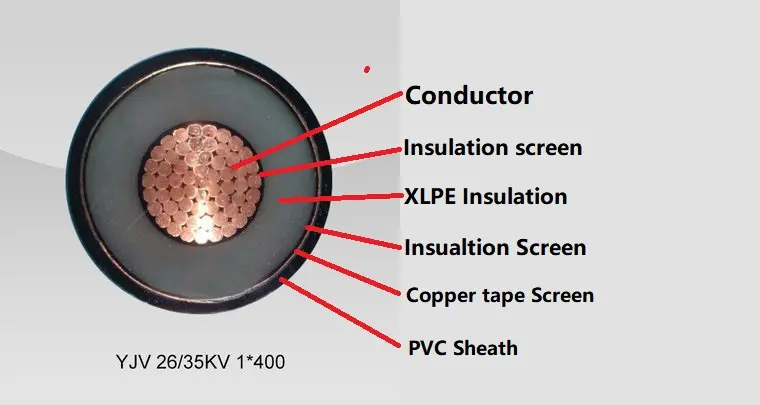

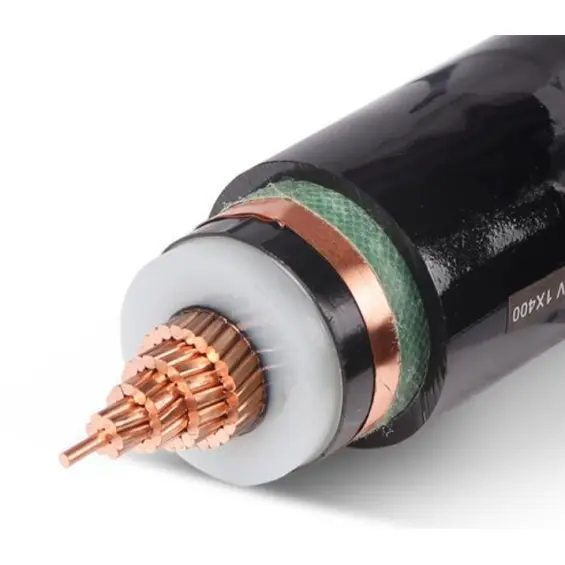

XLPE оқшауланған ПВХ қапталған брондалмаған MV кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ орау таспасынан болат таспа броньынан және ПВХ қаптамасынан тұрады.
Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып
және GB/T 3956-2008.
Оқшаулау: XLPE оқшауланған ， Оқшаулау қалыңдығы, материал қасиеті IEC 60502-2 және GB/T 12706.2， GB/T 12706.3 сәйкес болуы керек.
Өткізгіш экраны: Өткізгіш экраны экструдталған жартылай өткізгіш металл емес материалдан тұруы керек, ал экструдталған жартылай өткізгіш материал оқшаулаумен тығыз байланыстырылуы керек.
Оқшаулау қалқаны: Оқшаулағыш қалқан металл емес жартылай өткізгіш қабаттан және металл қабаттан тұруы керек. Әрбір оқшауланған сым өзегі оқшауланған сым өзегімен тығыз біріктірілген металл емес жартылай өткізгіш қабатпен тікелей экструдталған немесе аршылатын болуы керек. Содан кейін металл қалқан қабаты металл емес жартылай өткізгіш қабаттың сыртында қабаттасуы керек және IEC 60502-2, GB/T 12706.2 және GB/T 12706.3 талаптары орындалуы керек.
Сыртқы қабық: ПВХ қабықшасы Қабық қалыңдығы, материал қасиеті IEC 60502.2 және GB/T 12706 сәйкес болуы керек.
Жалынға төзімді кабель: жалынға төзімді ПВХ сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.
Номиналды кернеу: 3,6/6 кВ-тан 18/30 кВ-қа дейін; 26/35 кВ
Сынақ кернеуі: Қуат жиілігінің сынақ кернеуі 3,5U0 болуы керек және сынақ 5 минут бойы үзіліссіз жүргізілуі керек.
|
Номиналды кернеу U0/U |
Максималды кернеу Um |
Сынақ кернеуі КВ |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8,7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Өткізгіштің максималды жұмыс температурасы: 90 ºC
Қысқа тұйықталу температурасы: +250 ºC
Оқшаулау қалыңдығы:
|
Номиналды кернеу U0/U |
оқшаулау қалыңдығы: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8,7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Кәдімгі сынақта өткізгіштің тұрақты ток кедергісі, айнымалы ток кернеуі және ішінара разряд тамаша өнімділікті қамтамасыз ету үшін ұлттық стандарттарға және IEC стандарттарына сәйкес келеді. Сынамаларды іріктеу кезінде өткізгіш құрылымы, оқшаулау қабықшасының өлшемі және термиялық ұзаруы стандартқа сай және сапасы сенімді. Түр сынағы кеңірек, оқшаулау қабығының механикалық және физикалық қасиеттерін, электрлік қасиеттерін және бір және жиынтық жалынға төзімді сынақтарды қамтиды, барлығы GB/T және IEC стандарттарына сәйкес кабельдік қауіпсіздік эскорты үшін!
XLPE оқшауланған ПВХ қабықпен қапталған брондалмаған MV кабель, орнату қоршаған орта температурасы 0º төмен болмауы керек.
Орнату кезінде кабельдің ең аз иілу радиусы
|
Жоба |
Бір ядролы кабель |
Көп ядролы кабель |
||
|
Құрышсыз |
Бронды |
Құрышсыз |
Бронды |
|
|
Орнату кезінде кабельдің ең аз иілу радиусы |
20D |
15D |
15D |
12D |
|
Қосылу қораптары мен ұштарының жанында кабельдердің ең аз иілу радиусы |
15D |
12D |
12D |
10D |
|
Ескертпе: D - кабельдің сыртқы диаметрі |
||||
Қауіпсіз, тиімдірек қуат беру үшін қазір сатып алыңыз
Көлденең байланысқан полиэтиленді оқшауланған ПВХ қапталған броньсыз қуат кабелін таңдау тек жоғары сапаға міндеттеме емес, сонымен қатар ұзақ мерзімді тұрақты жұмыстың кепілі болып табылады. Бұл кабельдің ұзақ мерзімділігі, техникалық қызмет көрсетудің төмен шығындары және жоғары тасымалдау тиімділігі кәсіпорындарға айтарлықтай шығындарды үнемдеуге және электр жүйесінің жалпы тиімділігін айтарлықтай жақсартуға мүмкіндік береді. Кабельді ұзақ уақыт пайдалану электр қуатының үзілуінен туындаған техникалық қызмет көрсету және ауыстыру шығындарын айтарлықтай төмендетеді, осылайша кәсіпорындар үшін инвестициядан жоғары қайтарымды қамтамасыз етеді.
