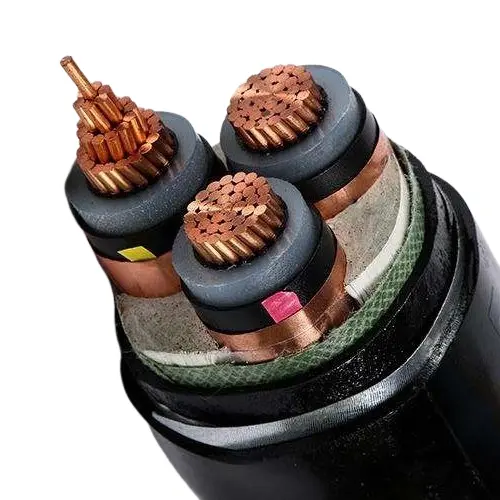

XLPE оқшауланған ПВХ қапталған STA MV кабелі

Кәсіби жеткізуші Beida ұсынатын бұл XLPE оқшауланған ПВХ қабықпен қапталған STA MV кабелі тамаша электрлік қасиеттері, ыстыққа төзімділігі және қартаюға төзімділігі бар оқшаулағыш материал ретінде көлденең байланысқан полиэтиленді (XLPE) пайдаланады. Поливинилхлоридті (ПВХ) сыртқы қабықпен біріктірілген ол ылғалдан, химиялық коррозиядан және физикалық қажалудан қорғауды одан әрі күшейтеді. Болат таспаның құрыш қабаты кабельді жоғары қысу және соққыға төзімділікпен қамтамасыз етеді, бұл оны тікелей көму, туннельдер және құбырлар сияқты әртүрлі төсеу орталарына бейімделуге мүмкіндік береді. Ол әсіресе құбырды қосымша қорғауды қажет етпейтін орнату әдістеріне жарамды және оны тікелей жер астында көмуге болады.

Кернеу деңгейлері бойынша өнімдер 3,6/6КВ, 6/10КВ, 8,7/15КВ, 12/20КВ, 18/30КВ және 26/35КВ сияқты жиі қолданылатын бірнеше сипаттамаларды қамтиды, олар әртүрлі орташа кернеулі электр энергиясын беру және тарату сценарийлерінің қажеттіліктерін қанағаттандыра алады. Кабель құрылымының дизайны қатаң, тиісті ұлттық стандарттарға сәйкес келеді және ұзақ мерзімді жұмыс тұрақтылығы мен қауіпсіздік шегі жақсы.

Қолданбалар:

Кросс-полиэтиленді оқшауланған, ПВХ қабықпен қапталған, болат таспалы брондалған электр кабельдері, ең алдымен, болат таспаны қорғауға байланысты қалалық электр таратуда, ауылдық электр желілерінде, тау-кен энергетикасында және теміржол транзиттік жүйелерінде қолданылады. Олар қосалқы станциялар, тарату шкафтары, трансформаторлар және генераторлар сияқты жабдықты қосу үшін қолданылады. Кабельдің бұл түрі электр тарату желілерінде немесе өнеркәсіптік қондырғыларда электр энергиясын беру үшін жарамды. Оны тікелей жер астына көмуге немесе кабельдік траншеяларға немесе кабельдік науаға орнатуға болады. Кабель белгілі бір қысымға төтеп бере алады, бірақ созылу күшіне емес.

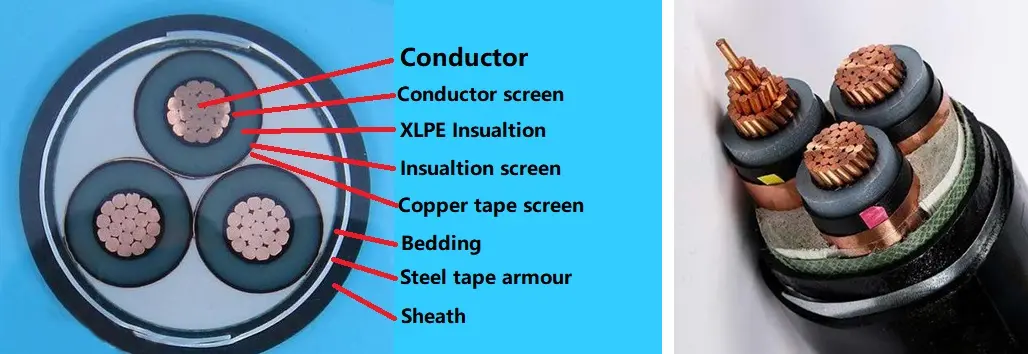

Өнім құрылымы

XLPE оқшауланған ПВХ қабықшасы бар STA MV кабелі T1R мыс өткізгішінен, XLPE оқшаулағышынан, ПВХ орама таспасынан болат таспалы құрыштан және ПВХ қабығынан тұрады.

Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып

және GB/T 3956-2008.

Оқшаулау: көлденең байланысқан полиэтиленді оқшаулау，Оқшаулау қалыңдығы, материал қасиеті IEC 60502-2 және GB/T 12706.2，GB/T 12706.3 сәйкес болуы керек.

Өткізгіштерді экрандау: Өткізгіштерді экрандау экструдталған жартылай өткізгіш металл емес материалдан жасалуы керек, ал экструдталған жартылай өткізгіш материал оқшаулағышпен тығыз байланыстырылуы керек.

Оқшаулау экраны: Оқшаулағыш қалқан металл емес жартылай өткізгіш қабат пен металл қабаттың қосындысынан тұруы керек. Оқшаулау өзегімен тығыз байланыстырылған немесе аршылуы мүмкін металл емес жартылай өткізгіш қабат әрбір оқшауланған өзекке тікелей экструдталған болуы керек. Содан кейін металл емес жартылай өткізгіш қабаттың айналасына металдан қорғайтын қабат орау керек. Ол IEC 60502-2, GB/T 12706.2 және GB/T 12706.3 ережелеріне сәйкес болуы керек.

Ішкі жабындар: Ішкі жабындар экструдталған болуы керек. Материалдар кабельдің жұмыс температурасына сәйкес және оқшаулағыш материалмен үйлесімді болуы керек.

Болат таспалы бронь: көп ядролы кабельдерде құрыш қос болат таспаға сәйкес келетін ішкі жабынға қолданылуы керек. A.c. пайдалануға арналған бір ядролы кабельдер. жүйелер магнитті емес болат таспадан тұруы керек.

Сыртқы қабық: ПВХ қабық, Қабық қалыңдығы, материал қасиеті IEC 60502.2 және GB/T 12706 сәйкес болуы керек.

Жалынға төзімді кабель: жалынға төзімді ПВХ сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.

Өнімділік параметрі

Номиналды кернеу: 3,6/6 кВ-тан 18/30 кВ-қа дейін; 26/35 кВ

Сынақ кернеуі: Қуат жиілігінің сынақ кернеуі 3,5U0 болуы керек және сынақ 5 минутқа үзіліссіз созылуы керек.

Өткізгіштің максималды жұмыс температурасы: 90 ºC

Қысқа тұйықталу температурасы: +250 ºC

Оқшаулау қалыңдығы:

Кабельдік сынақ

Кәдімгі кабель сынақтары мыналарды қамтиды: 1) GB/T 3956-2008 және IEC 60228 талаптарына сәйкес болу үшін 20ºC тұрақты ток кедергісін талап ететін өткізгіштің тұрақты ток кедергісі сынағы; 2) айнымалы ток кернеуін сынау, 3,5U0 кернеуде 5 минут бойы үздіксіз, бұзылу болмауы керек; 3) GB/T 3048.12 стандартына сәйкес жүргізілген ішінара разряд сынағы 1,73U0 кернеуде 10pC асатын анықталатын разряд болмауы керек, ал сынақ сезімталдығы 10pC немесе одан жоғары болуы керек.

Сынамаларды іріктеу сынақтары негізінен мыналарды қамтиды: 1) GB/T 3956-2008 және IEC 60228 талаптарына сәйкес келетін өткізгіш құрылымын тексеру; 2) Оқшаулаудың, ішкі қаптаманың, болат таспаның және қабықтың құрылымдық өлшемдері IEC 60502.2, GB/T 12706.2-2020 және GB/T 12706.3-2020 талаптарына сәйкес болуы керек; 3) GB/T 2951.21-2008 және IEC 60811-2-1 9 тарауына сәйкес жүргізілетін термиялық ұзару сынағы және нәтижелері сәйкес стандарттарға сәйкес болуы керек.

Түрді сынау мыналарды қамтиды: оқшаулау мен қабықтың механикалық және физикалық қасиеттері мен электрлік қасиеттері IEC 60502.2, GB/T 12706.2-2020 және GB/T 12706.3-2020 талаптарына сәйкес болуы керек; бір кабельді жану сынағы GB/T 19666-2019 және IEC 60332 ережелеріне сәйкес болуы керек; жинақталған отқа төзімді сынағы GB/T 19666-2019 және IEC 60332 талаптарына да сәйкес келуі керек.

Өнімді орнату шарттары:

Кабельді орнату кезіндегі қоршаған орта температурасы

Көлденең байланысқан этилен оқшаулауы және ПВХ қабығы бар қуат кабельдері үшін орнату кезінде қоршаған орта температурасы 0°C төмен болмауы керек.

Кабельді орнату кезінде ең аз иілу радиусы

Қаптама және жеткізу

Қаптама мәліметтері:

Ол сатып алудың саны мен талаптарымен анықталады. Келісуге болады.

Порт: Тяньцзинь порты

Жеткізу: теңіз, әуе, экспресс.
