XLPE оқшауланған ПВХ қапталған SWA MV кабелі

Сіз Beida Group компаниясын XLPE оқшауланған ПВХ қапталған SWA MV кабелін өндіруші және жеткізуші ретінде таңдай аласыз. Болат сым броньды қорғанысының арқасында кабель күшті созылу беріктігі мен сыртқы механикалық күштерге жақсы төзімділіктің негізгі артықшылықтарына ие. Олар жоғары құлау биіктігі және тік қондырғылар сияқты созылу беріктігін қажет ететін сценарийлер үшін қолайлы. Бұл кабельдер тарату және тарату желілерінде немесе өнеркәсіптік қондырғыларда электр энергиясын беру үшін қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Beida Group компаниясының XLPE оқшауланған ПВХ қапталған SWA MV кабелін ұсыну бойынша 30 жылдан астам тәжірибесі бар, біз теңшелген қызметтерді ұсына отырып, сіздің өндіруші және жеткізуші бола аламыз.

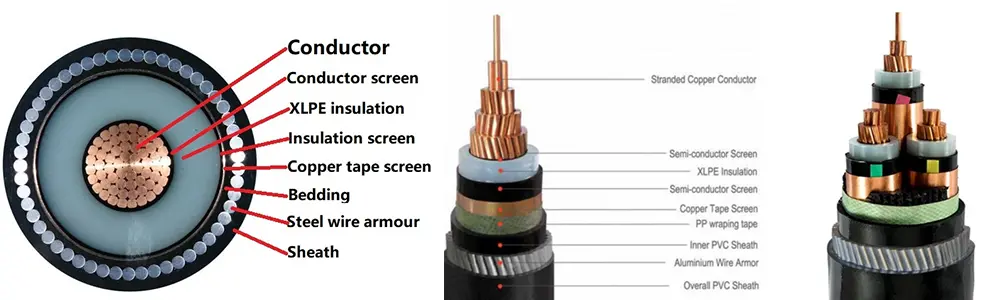

Өнім құрылымы

Xlpe Insulated Pvc Sheathed Swa Mv Cable

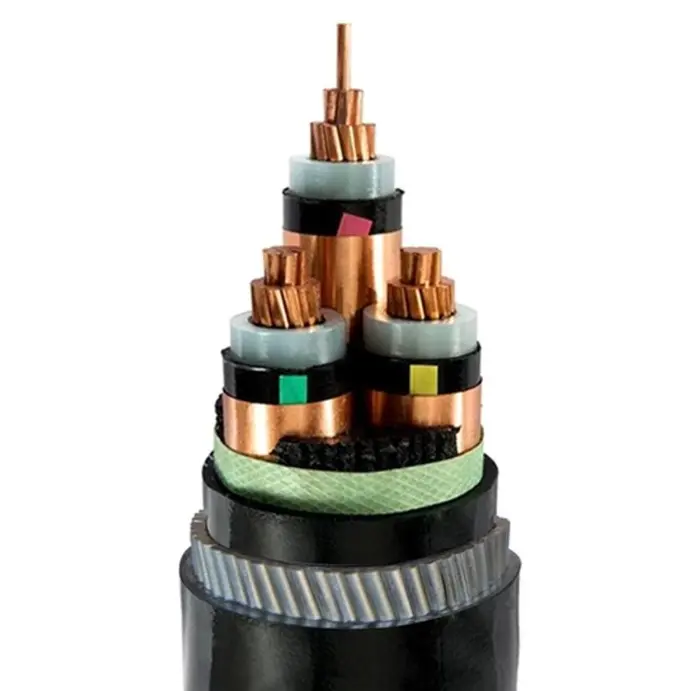

XLPE оқшауланған ПВХ қабықшасы бар SWA MV кабелі T1R мыс өткізгішінен, XLPE оқшаулауынан, ПВХ орама таспасынан болат сымдардың құрышы мен ПВХ қабығынан тұрады.

Өткізгіш: мыс немесе алюминий өткізгіш, дөңгелек тірек немесе пішінді, IEC 60228 бойынша 2-сынып

және GB/T 3956-2008.

Оқшаулау: көлденең байланысқан полиэтиленді оқшаулау，Оқшаулау қалыңдығы, материал қасиеті IEC 60502-2 және GB/T 12706.2，GB/T 12706.3 сәйкес болуы керек.

Өткізгіштерді экрандау: Өткізгіштерді экрандау оқшаулаумен тығыз байланыстырылған экструдталған жартылай өткізгіш металл емес материалдан тұруы керек.

Оқшаулау экраны: Оқшаулағыш қорғаныс металл емес жартылай өткізгіш қабат пен металл қабаттың қосындысынан тұруы керек. Әрбір оқшауланған сым өзегі оқшауланған сым өзегімен тығыз байланыстырылған немесе аршылып кетуі мүмкін металл емес жартылай өткізгіш қабатпен тікелей экструдталған болуы керек. Содан кейін металдан қорғайтын қабат қабатталып, металл емес жартылай өткізгіш қабаттың айналасына оралуы керек және ол IEC 60502-2, GB/T 12706.2 және GB/T 12706.3 ережелеріне сәйкес болуы керек. Ішкі жабындар: Ішкі жабындар экструдталған болуы керек. Материалдар кабельдің жұмыс температурасына сәйкес және оқшаулағыш материалмен үйлесімді болуы керек.

Болат сымдардың құрышы: көп ядролы кабельдерде құрыш болат сымдарға сәйкес келетін ішкі жабынға қолданылуы керек. A.c. пайдалануға арналған бір ядролы кабельдер. жүйелер магнитті емес болат сымдардан тұруы керек.

Сыртқы қабық: ПВХ қабық, Қабық қалыңдығы, материал қасиеті IEC 60502.2 және GB/T 12706 сәйкес болуы керек.

Жалынға төзімді кабель: жалынға төзімді ПВХ сыртқы қабық материалы қолданылуы керек. Жалынға төзімділік дәрежесін үш санатқа бөлуге болады: A, B және C шоғыры.

Өнімділік параметрі

Номиналды кернеу: 3,6/6 кВ - 18/30 кВ；26/35 кВ

Сынақ кернеуі: Қуат жиілігінің сынақ кернеуі 3,5U0 болуы керек және сынақ 5 минутқа ешқандай бұзылусыз созылуы керек.

номиналды кернеу U0/U	максималды кернеу Um	сынақ кернеуі КВ
3.6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Өткізгіштің максималды жұмыс температурасы: 90 ºC

Қысқа тұйықталу температурасы: +250 ºC

оқшаулау қалыңдығы:

номиналды кернеу U0/U	оқшаулау қалыңдығы:
3.6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Болат сымды брондалған (YJV32, CU/XLPE/PVC/SWA/PVC) және болат таспалы брондалған (YJV22, CU/XLPE/PVC/STA/PVC) орташа кернеулі қуат кабельдерін салыстыру

жоба	Жұқа болат сым бронь	Қос болаттан жасалған бронь (саңылауларды орау)	негізгі айырмашылық
Негізгі механикалық қасиеттер	Керемет созылу беріктігі, орташа қысу күші және жақсы икемділік	Жоғары қысу беріктігі, төмен созылу беріктігі және орташа иілу өнімділігі	Болат сымды брондалған электр кабельдері жоғары созылу беріктігіне ие; болат таспа брондалған қуат кабельдері тамаша қысу беріктігіне ие
төсеу әдісі	Тік, жоғары тамшы, су асты, үстіңгі, үлкен аралығы	Тікелей көму, құбыр, туннель (төмен созылу ортасы)
қорғауға бағытталған	Ол созылу зақымына және соққыға төзімді және жақсы ылғал мен коррозияға төзімді	Қатты қысымға, өткір заттардың тесілуіне және кеміргіштердің шағуына төзімді	YJV32 динамикалық жүктемелер үшін жарамды, ал YJV22 статикалық жүктемелер үшін жарамды
Процесс және құн	Жұқа болат сым броньды жасау процесі күрделі, материалдың құны жоғары, ал жалпы бағасы одан да жоғары	Болат таспалы құрыш технологиясы жетілген және салыстырмалы түрде арзан	Бюджет шектеулі және созылу сұранысы болмаған кезде YJV22 таңдалады
иілу радиусы	Салыстырмалы түрде кішірек (болат сым сымдарының жақсы икемділігіне байланысты)	Салыстырмалы түрде үлкенірек (болат таспаның орауыштары деформацияға бейім)	YJV32 шектеулі кеңістікте төсеуге бейімделеді

Таңдау бойынша ұсыныстар:

1. Егер сценарий ең алдымен қысымға төтеп беруді (мысалы, тікелей көму, жер асты коммуналдық туннельдер) қамтыса және айтарлықтай созылу күші немесе жоғары құлау биіктігі болмаса, оның жоғары үнемділігі үшін болат таспа бронь (YJV22, CU/XLPE/PVC/STA/PVC) ұсынылады.

2. Егер тік төсеу, үлкен аралықты, су астындағы немесе жоғары құлау биіктігін қамтитын болса және осьтік созылу күшіне төтеп беру қажет болса, ұзақ мерзімді пайдалану қауіпсіздігін қамтамасыз ету үшін болат сым бронь (YJV32, CU/XLPE/PVC/SWA/PVC) артықшылықты болуы керек.

3. Екеуі де орташа вольтты жүйенің кернеу деңгейіне, өткізгіштің көлденең қимасына және төсеу ортасының қорғау талаптарына сәйкес болуы керек (коррозияға төзімділік пен жалынға төзімділік сияқты арнайы талаптарды қосымша реттеуге болады).
