Орта вольтты және төмен вольтты қуат кабельдерінің айырмашылығы.

арасындағы негізгі айырмашылықорташа кернеужәнетөмен вольтты қуат кабельдеріолардың номиналды кернеу деңгейлері айналасында айналады, бұл құрылымдық дизайндағы, материал стандарттарындағы, орнату талаптарындағы және қолдану сценарийлеріндегі жан-жақты айырмашылықтарға әкеледі.  Олар энергетикалық жүйенің әртүрлі тарату деңгейлеріне бейімделген; төмен вольтты кабельдер негізінен терминалды тарату үшін қолданылады (тұрмыстық/цех/жабдық), ал орташа вольтты кабельдер негізінен қалалардағы/зауыттардағы орташа вольтты электр беру желілері үшін қолданылады.

Негізгі мәліметтерді талдау (негізгі айырмашылықтардың негізгі себептері)

1. Кернеу рейтингі және оқшаулау дизайны: орташа кернеудің «Айрықша сипаттамалары»

Төмен вольтты кабельдер 0,6/1кВ номиналды, өткізгіштен жерге/фазадан фазаға 0,6кВ номиналды кернеуді және желіден желіге номиналды кернеу 1кВ (әдетте қолданылатын 380В/220В осы диапазонға жатады). Оқшаулау тек кернеуге төзімділіктің негізгі талаптарын қанағаттандыруы керек және салыстырмалы түрде жұқа. Орташа вольтты кабельдер әдетте 8,7/10 кВ номиналды, фазалық кернеу 8,7 кВ және желілік кернеу 10 кВ. Жоғары кернеуге байланысты өткізгіш бетінде тәждің разряды (жоғары кернеу кезінде ауаның иондануы) оңай пайда болуы мүмкін, бұл оқшаулауды бұзуы мүмкін. Сондықтан екі қабатты экрандау қажет:

Негізгі экрандау (өткізгішті экрандау): Өткізгіш бетіндегі электр өрісінің бұрмалануын жою және тәждің разрядын болдырмау үшін өткізгіштің сыртына оралған;

Оқшаулауды экрандау: электр өрісін теңестіру және ішінара разрядты болдырмау үшін негізгі оқшаулаудың сыртына оралған;

Одан әрі электр өрісін қорғау және ылғалдан оқшаулауды болдырмау үшін металл қабықпен (алюминий қабық/мыс қабық) толықтырылған. Бұл орташа вольтты және төмен вольтты кабельдер арасындағы ең іргелі құрылымдық айырмашылық (төмен вольтты кабельдерде бұл дизайн жоқ).

2. Ядролар саны және тарату логикасы: Энергия жүйесінің иерархиялық бөлімі

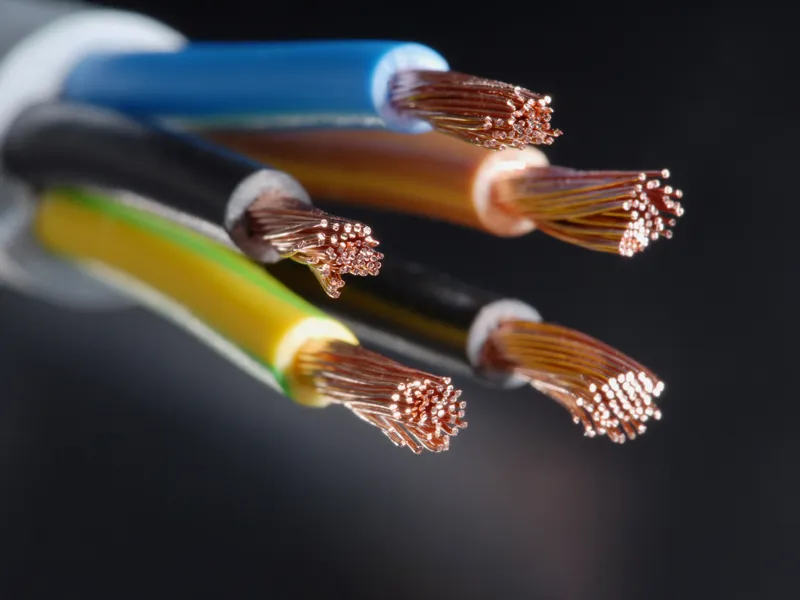

Төмен вольтты кабельдерде негізінен 4 немесе 5 өзек бар, өйткені төмен вольтты тарату үш фазалы төрт сымды/бес сымды жүйені пайдаланады, 220 В бір фазалы қуат (тұрмыстық техника/жарықтандыру) үшін бейтарап сымды (N) және ағып кетуден қорғау үшін жерге қосу сымын (PE) қажет етеді, терминалды тұтынудың әртүрлілігіне бейімделеді. Орта вольтты кабельдер негізінен 3 ядролы болып табылады, себебі орташа вольтты қуат жүйелері (6кВ/10кВ/35кВ) бейтарап сымсыз үш фазалы үш сымды жүйелер болып табылады. Олар үш фазалы қуаттың негізгі берілуі үшін ғана қолданылады. Қосалқы станцияға жеткеннен кейін кернеу трансформатор арқылы 0,4кВ (380В/220В) дейін төмендетіледі, содан кейін терминалды тарату үшін төмен вольтты кабельдер қолданылады. Орташа вольтты кабельдер электр жабдығына тікелей қосылмайды.

3. Материалдар мен техникалық сипаттамалар: Орташа кернеуге арналған «Жоғары талап стандарттары»

Оқшаулау материалы: Төмен вольтты кабельдер ПВХ (төмен құны) немесе XLPE пайдалана алады; дегенмен, орташа вольтты кабельдер тек XLPE пайдалана алады, себебі XLPE температураға төзімділігі (90℃), диэлектриктердің бұзылу күші және ескіруге төзімділігі ПВХ-дан әлдеқайда жоғары, бұл жоғары кернеу кезінде оқшаулау талаптарына жауап береді. ПВХ орташа кернеуде тез қартаяды және бұзылады.

Өткізгіштің көлденең қимасы: Негізгі электр беру желілері ретінде орташа вольтты кабельдер бүкіл аймақ/зауыт үшін үлкен токтарды беруі керек. Сондықтан, көлденең қимасы әдетте 25 мм²-ден жоғары және 800 мм² дейін жетуі мүмкін және негізінен мыс өзегі (бірнеше сыртқы негізгі желілерде алюминий өзегі YJLV пайдаланылады); төмен вольтты кабельдер терминал тармақтарына арналған, ал олардың көлденең қималары негізінен шағын өлшемдер. 4. Орнату және сынау: Орта вольтты кабельдердің қауіпсіздігін басқару

Төмен вольтты кабельдер орнатудың икемді нұсқаларын ұсынады, соның ішінде құбырды орнату, қабырғаларға беткі орнату және арнайы қорғаныссыз тікелей көму. Дегенмен, жоғары кернеуге байланысты орташа вольтты кабельдердің ағуы/бұзылуы үлкен қауіпсіздік апаттарына (тоқ соғу, өрт және электр желісінің істен шығуы сияқты) әкелуі мүмкін. Сондықтан орнату талаптары қатаң:

Тікелей көму механикалық зақымдануды болдырмау үшін кабельдік траншеяда құм төсеуді және бетон кірпішпен жабуды талап етеді;

Басқа құбырлардан (су құбырлары, газ құбырлары) және жолдардан (мысалы, газ құбырларынан ≥1м қашықтық) қауіпсіз қашықтық сақталуы керек;

Сыртқы/ішкі қабырғаларға беттік орнатуға қатаң тыйым салынады; орнатуға тек арнайы кабельдік траншеяларға, кабельдік науаларға немесе құбырларға рұқсат етіледі;

Жартылай разряд сынағы (орта вольтты кабельдер үшін негізгі сынақ) зауыттан шығар алдында және орнатудан кейін орындалуы керек. Оқшаулаудағы кішігірім ақаулар кейін бұзылып кетпеуі үшін ішінара разряд деңгейі ≤10pC болуы керек. Бұл сынақ төмен вольтты кабельдер үшін қажет емес.
